SUN-MPPT-L01-EU-AM8 ve SUN-STS500L Teknik Özelliklerinin Açıklaması: 8 Kanal, 500kW STS

İki Modül, İki Farklı İş

SUN-MPPT-L01-EU-AM8 ve SUN-STS500L, aynı C&I ESS kümesinin zıt uçlarında yer alır. Enerji PV dizilerinden alınır ve mümkün olduğu kadar verimli bir şekilde PCS'ye aktarılır. Diğeri ise hangi güç kaynağının (şebeke, jeneratör veya PCS'nin kendisi) yüke gerçekten ulaşacağına karar verir. Hiçbiri diğerinin yerini almaz ve her birinin işinin nerede başlayıp nerede bittiğini anlamak, sistemi doğru şekilde boyutlandırmayı kolaylaştırır.

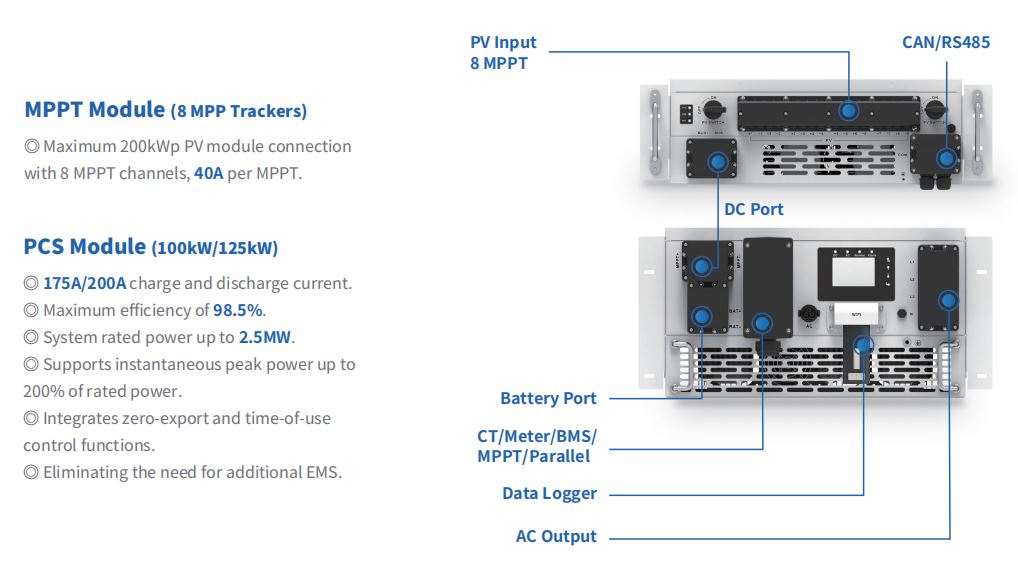

SUN-MPPT-L01-EU-AM8: 8 Takipçinin Aslında Yaptığı Şey

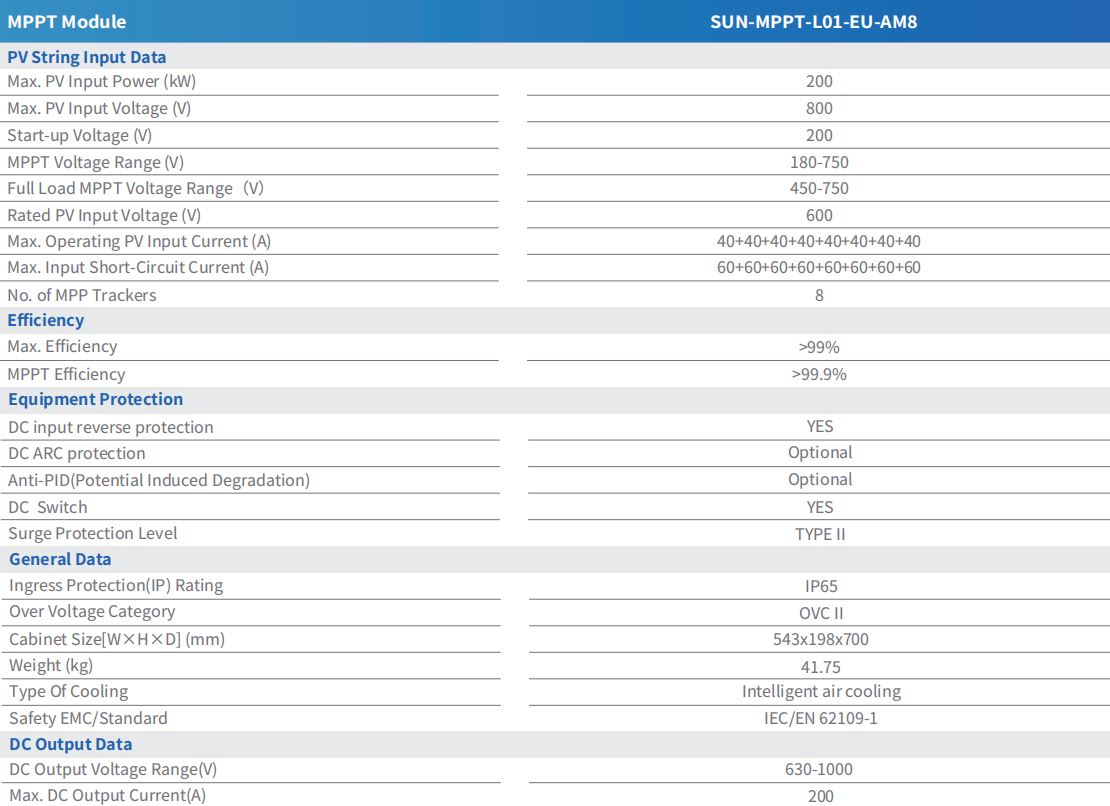

Bu modül çalışır 8 bağımsız MPP izleyici 200kWp'lik birleşik maksimum PV girişi için her biri 40A çalışma akımı ve 60A kısa devre akımı sınırına göre derecelendirilmiştir. İzleyiciler gruplanmak yerine bağımsız olduğundan, bir dizideki gölgeleme olayı veya arıza, diğer yedi diziyi aşağı sürüklemek yerine o kanala izole edilir.

Gerilim pencereleri izleyici sayısı kadar önemlidir. Başlatma voltajı 200V'tur, MPPT voltaj aralığı 180-750V çalışır ve tam yük altında 450-750V'a daralır. Nominal PV giriş voltajı 600V'tadır ve DC çıkışı, PCS'ye 630-1000V'de, 200A ile sınırlandırılmış şekilde beslenir. Maksimum verimlilik %99'un üzerinde derecelendirilmiştir ve MPPT izleme verimliliği %99,9'u aşmaktadır; iki sayı arasındaki fark, modülün koşullar değiştikçe gerçek tepe güç noktasını ne kadar iyi bulup koruduğudur. Temel konseptin daha derinlemesine açıklanmasını isteyen okuyucular için bu Maksimum güç noktası takibine genel bakış ve bunun neden önemli olduğu temelleri kapsar.

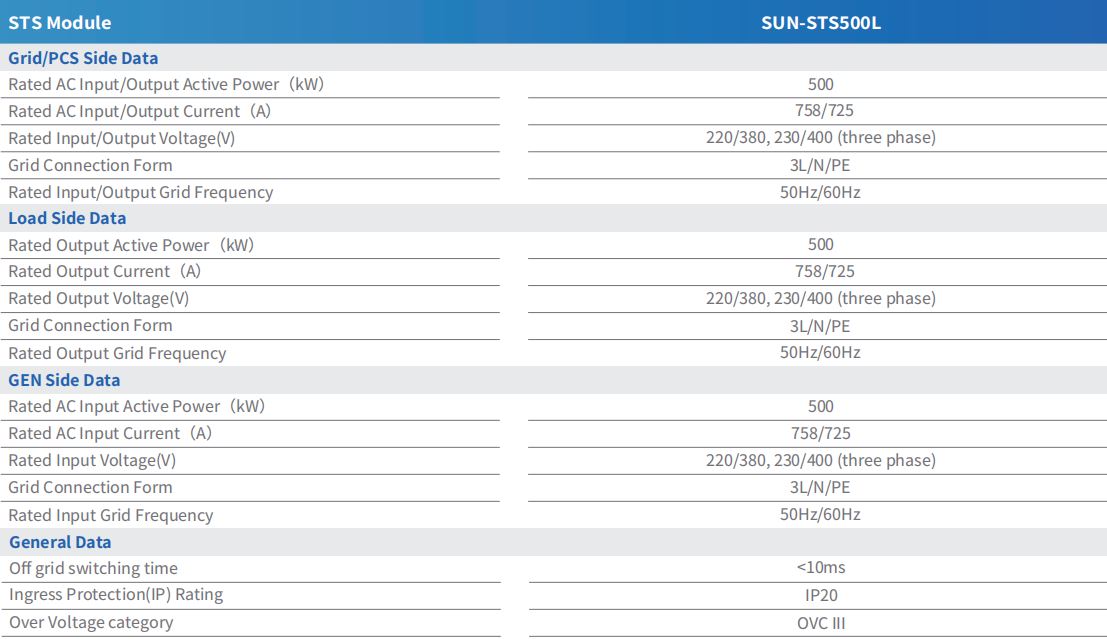

SUN-STS500L: Anahtarlama Kapasitesi ve Zamanlama

SUN-STS500L tek bir sayı etrafında inşa edilmiştir: 500kW Şebeke/PCS tarafı, Yük tarafı ve GEN tarafı boyunca aynı şekilde uygulanan anahtarlama kapasitesi. Her iki taraf da 220/380V veya 230/400V üç fazda aynı 758A/725A giriş veya çıkış akımı için derecelendirilmiş olup, 50Hz veya 60Hz'de 3L/N/PE konfigürasyonuna bağlanmıştır.

Şebekeden bağımsız anahtarlama süresi 10 ms'nin altındadır; bu, bağlı yüklerin genellikle şebekeden bağımsız ve dizel jeneratör modları arasındaki geçişi kaydetmemesine yetecek kadar hızlıdır. Modül, IP20 giriş derecesine ve OVC III aşırı gerilim kategorisine sahiptir; bu, dış mekan dereceli bir muhafaza yerine AC tarafı anahtarlama bileşeni rolünü yansıtır.

İki Modül Tek Kümede Birlikte Nasıl Çalışır?

Tipik bir yapıda PV dizileri, PCS'yi DC tarafında besleyen SUN-MPPT-L01-EU-AM8'de sonlanır. SUN-STS500L, yükün şebekeden mi, PCS destekli akü gücünden mi, yoksa dizel jeneratörden mi çekileceğine karar vermek üzere PCS'nin aşağısında, AC tarafında yer alır. Bir STS500L ünitesi beş adede kadar 100kW PCS ünitesine veya dört adet 125kW PCS ünitesine bağlanır, böylece bir kümedeki MPPT-STS oranı tek bir STS modülüne ne kadar çok PCS ünitesi bağlanırsa bağlansın takip eder.

Bu bölünme, sorun giderme sırasında önemlidir: PV'nin düşük performans sorunu, MPPT modülüne ve onun izleyici düzeyindeki verilerine işaret ederken, bir anahtarlama gecikmesi veya mod geçiş arızası, STS modülüne ve onun AC tarafındaki kablolamasına işaret eder. Bu iki modül etrafında tam bir küme belirleyen ekipler, tüm kümeyi inceleyebilir C&I enerji depolama sistemi serisi PCS sayısını ve pil kapasitesini yukarıdaki MPPT ve STS derecelendirmeleriyle eşleştirmek için.
