SUN-100K-PCS01HP3 vs SUN-125K-PCS01HP3: Doğru PCS'yi Seçmek için Teknik Özelliklerin Karşılaştırılması

Aynı Platform, Farklı Güç Tavanı

SUN-100K-PCS01HP3 ve SUN-125K-PCS01HP3 aynı kabini, aynı 630-1000V akü voltaj aralığını ve aynı kendi kendini uyarlayan BMS şarj stratejisini paylaşır. Onları ayıran şey, mevcut kullanım ve nominal çıktıdır ve bu fark, gerçekte hangisinin belirli bir projeye ait olduğunu belirler.

Her iki ünite de tek bir pil girişini kabul eder ve yalnızca lityum iyon kimyasını destekler; dolayısıyla aralarındaki karar, pil rafıyla uyumluluğa değil, sahanın ne kadar güce ihtiyaç duyduğuna bağlıdır.

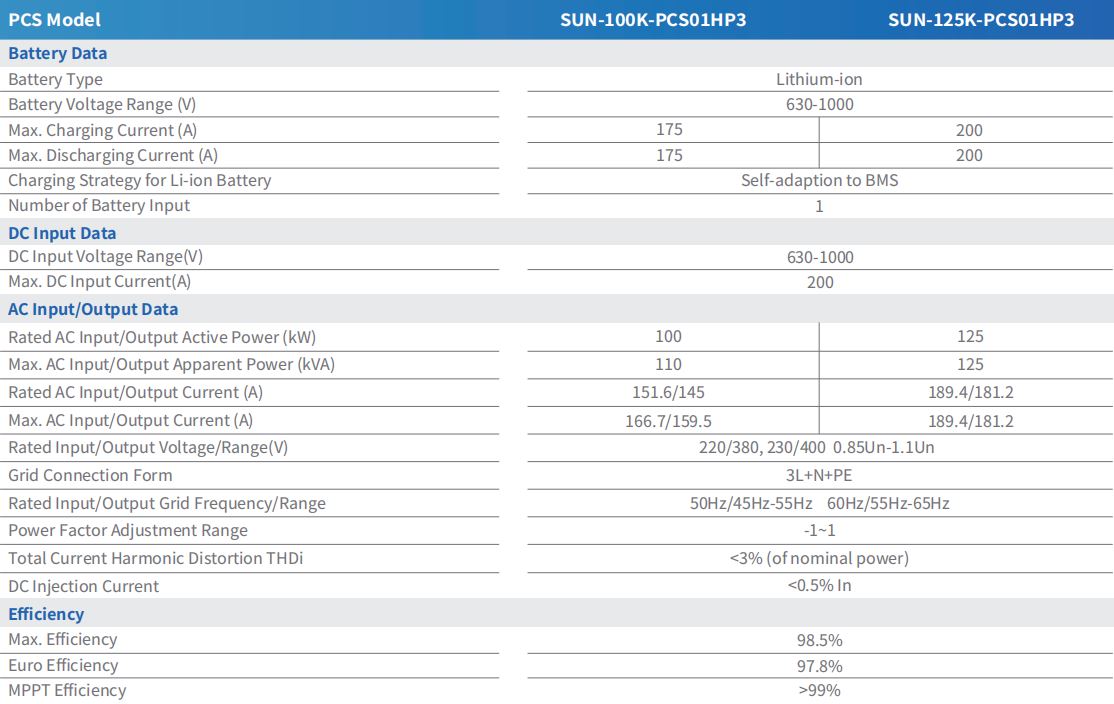

Şarj ve Deşarj Akımı

SUN-100K-PCS01HP3 şu şekilde derecelendirilmiştir: 175A Maksimum şarj ve deşarj akımı. SUN-125K-PCS01HP3, 200A her iki tarafta. Bu 25A boşluk, şarj veya deşarj döngüsü sırasında her iki ünitenin de enerjiyi akü rafına ne kadar hızlı aktarabileceğine veya akü rafından dışarıya ne kadar hızlı taşıyabileceğine ilişkin pratik sınırdır ve iki model arasındaki nominal aktif güç farkıyla doğrudan ölçeklenir.

Nominal ve Maksimum AC Çıkışı

Nominal AC giriş/çıkış aktif gücü, küçük ünite için 100kW ve büyük ünite için 125kW'tır. Görünür güç aynı oranı takip eder: SUN-100K-PCS01HP3 için maksimum 110kVA'ya karşılık SUN-125K-PCS01HP3 için 125kVA. Akım tarafında, nominal AC giriş/çıkış akımı 100kW ünitede 151,6A/145A, 125kW ünitede 189,4A/181,2A çalışır ve maksimum AC akımı sırasıyla 166,7A/159,5A ve 189,4A/181,2A'ya ulaşır.

Her iki model de aynı voltaj penceresini (220/380V veya 230/400V, 0,85Un - 1,1Un) ve aynı 3L N PE şebeke bağlantı formunu paylaşır, böylece AC tarafındaki kablolama yaklaşımı ikisi arasında değişmez; yalnızca iletken boyutunun 125kW ünitedeki daha yüksek akımı hesaba katması gerekir.

Verimlilik Sayıları Neredeyse Aynı

Verimlilik, iki modelin birbirinden uzaklaşmak yerine yakınlaştığı noktadır. Her ikisi de maksimum verimliliğe ulaşır %98,5 ve MPPT modülüyle eşleştirildiğinde %99'u aşan MPPT verimliliğiyle %97,8 Euro verimliliği. Toplam akım harmonik bozulması her iki ünitede de nominal gücün %3'ünün altında kalır ve DC enjeksiyon akımı %0,5 In'in altında tutulur. Başka bir deyişle, 125kW'lık model yerine 100kW'lık modelin seçilmesi, dönüşüm verimliliği açısından bir ödün değildir; bu tamamen bir verim meselesidir.

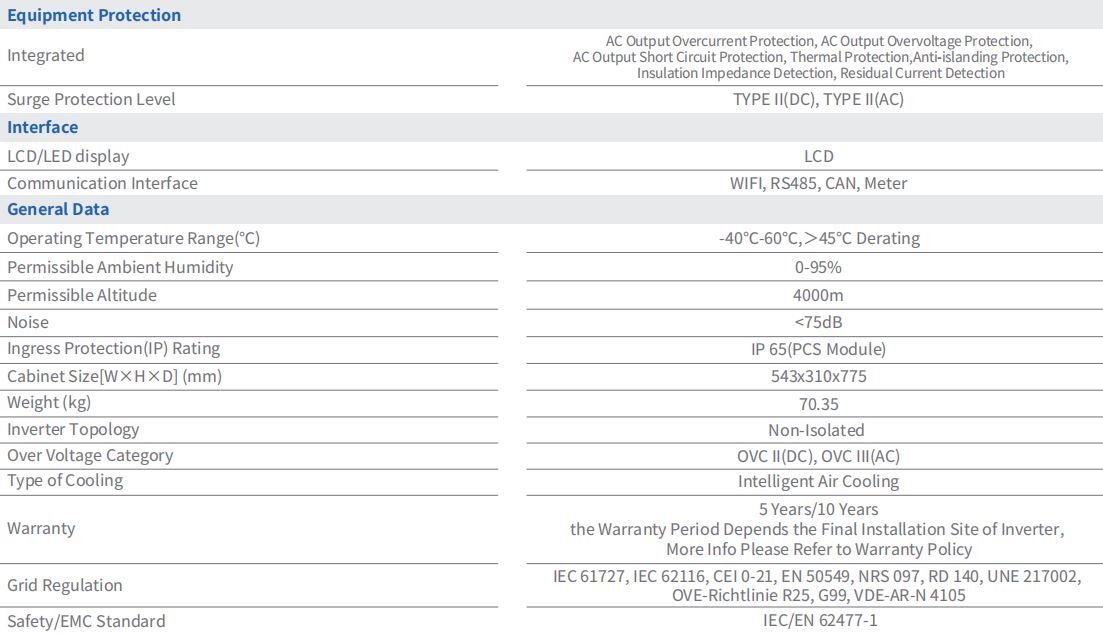

Paylaşılan Koruma, Arayüz ve Çevre Derecelendirmeleri

Ekipman koruması her iki modelde de aynıdır: AC çıkışı aşırı akım ve aşırı gerilim koruması, kısa devre koruması, termal koruma, adalanma önleyici koruma, izolasyon empedansı tespiti ve hem DC hem de AC taraflarında Tip II aşırı gerilim korumasıyla desteklenen artık akım tespiti. Her ikisi de PCS modülünde IP65 derecelendirmesine sahiptir, 45°C'nin üzerinde güç kaybıyla -40°C ila 60°C çalışma sıcaklığı aralığına sahiptir ve 4000 m'ye kadar yükseklikleri destekler.

İletişim arayüzleri (WIFI, RS485, CAN ve Metre) ve LCD ekran her iki ünitede de aynıdır; ticari ve endüstriyel ESS kurulumu hangi PCS derecesinin seçildiğine bağlı olarak değişmez. Kurulum yerine bağlı olarak 5 veya 10 yıllık garanti koşulları her iki model için de aynı şekilde geçerlidir.

Hangisini Belirtmeliyiz

Yaklaşık 100 kW'lık artışlara sahip veya STS modülünün birim başına beş PCS oranının maksimuma çıkarılması gereken bir proje için SUN-100K-PCS01HP3 doğal uyum sağlar. Daha az PCS ünitesiyle 2,5 MW tavanına ulaşması gereken veya STS modülünün 125kW üniteler için dört PCS oranının tesisin güç bütçesine daha iyi uyduğu projeler için SUN-125K-PCS01HP3 daha iyi bir başlangıç ​​noktasıdır. Her iki durumda da, iki model daha geniş bir çerçevede karıştırılabilir. büyük ölçekli pil enerji depolama serisi STS modülünün model başına PCS sınırlarına uyulduğu sürece.
