BOS-B Pro-A3 Pil Sisteminin Açıklaması: Kapasite, Çevrim Ömrü, Yapılandırma

Tek Modülden Başlamak

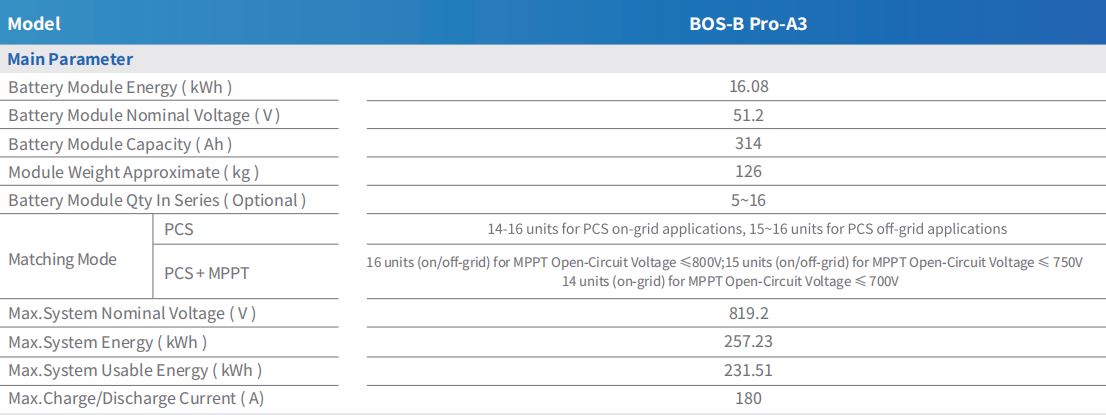

Her BOS-B Pro-A3 rafı aynı temel üniteden yapılmıştır: 16.08kWh 51,2V nominal gerilim ve 314Ah kapasiteye sahip, 126 kg ağırlığında modül. Sistemdeki diğer her şey (toplam raf enerjisi, seri konfigürasyon, eşleşen PCS sayısı) bu tek modül spesifikasyonuna göre ölçeklenir.

Raf Başına Kaç Modül Var ve Neden Değişiyor?

Bir raf arasında tutabilir 5 ve 16 akü modülleri seri halindedir, ancak gerçek tavan rafın kablo bağlantısının nasıl yapıldığına bağlıdır. Dizide MPPT olmadan doğrudan PCS'ye bağlanan kurulumun şebekede mi yoksa şebekeden bağımsız mı çalıştığına bağlı olarak 14 ila 16 ünite desteklenir. MPPT eklendiğinde, limit PV açık devre voltajıyla birlikte değişir: 800V veya altında 16 üniteye, 750V veya altında 15 üniteye ve yalnızca 700V veya altında şebekede 14 üniteye izin verilir.

Maksimum 16 modüllü konfigürasyonda raf, maksimum sistem enerjisi olan 819,2V sistem nominal voltajına ulaşır. 257.23kWh ve 231,51kWh kullanılabilir enerji — ikisi arasındaki boşluk, önerilen %90 deşarj derinliğini yansıtır.

Raf Düzeyinde Şarj ve Deşarj Sınırları

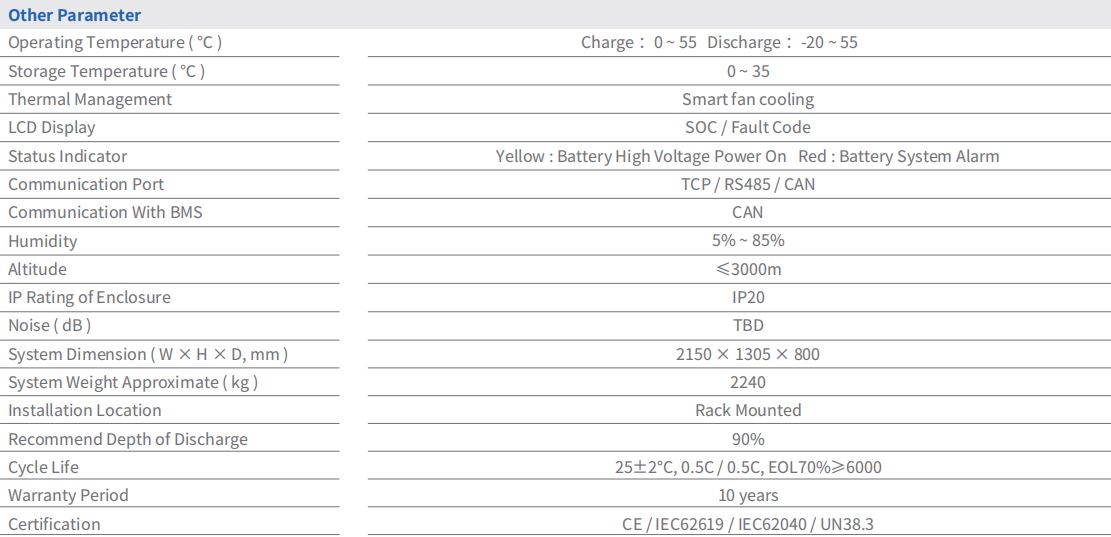

Modül sayısından bağımsız olarak rafın maksimum şarj ve deşarj akımı 180A . Şarj işlemine 0°C ila 55°C aralığında izin verilirken, boşaltma -20°C'ye kadar uzanır ve bu da sisteme soğuk koşullarda gücü keserken, tekrar takarken olduğundan daha fazla operasyonel boşluk sağlar. Çalışma sıcaklığından ayrı depolama sıcaklığı, 0-35°C ile sınırlıdır.

Çevrim Ömrü ve Garantinin Gerçekte Neleri Kapsadığı

Çevrim ömrü şu şekilde derecelendirilmiştir: 6000 döngü veya daha fazla %70'e kadar kullanım ömrü sonu kapasitesi, 25±2°C'de 0,5C şarj ve 0,5C deşarj oranlarıyla test edilmiştir. Bu rakam, 10 yıllık garanti süresinin temelini oluşturur; test edilen hızda ve boşaltma derinliğinde günde bir kez döngü yapılan bir raf, garanti süresi sona erdiğinde yine de anlamlı kullanılabilir kapasiteyi korumalıdır.

Önerilen deşarj derinliği %90 olarak ayarlanmıştır ve modülün LFP kimyası, diğer bazı kimyaların gerektirdiği gibi birini diğeriyle takas etmek yerine, bu deşarj derinliği ile 6000 döngü derecesinin kombinasyonunun garanti süresi boyunca dayanmasını sağlayan şeydir.

Muhafaza, İletişim ve Fiziksel Ayak İzi

Tam rafın boyutları 2150 × 1305 × 800 mm'dir ve maksimum konfigürasyonda yaklaşık 2240 kg ağırlığındadır; bağımsız durmak yerine rafa monte edilen bir ünite olarak monte edilir. İletişim TCP, RS485 veya CAN üzerinden yürütülür ve CAN özellikle BMS ile iletişim için kullanılır. Termal yönetim, akıllı fan soğutması aracılığıyla gerçekleştirilir ve muhafaza, doğrudan dış mekana maruz kalmak yerine iç mekan veya korunaklı kuruluma uygun bir IP20 derecesi taşır.

Durum, iki renkli gösterge sistemiyle desteklenen bir SOC ve hata kodu ekranı aracılığıyla bildirilir (yüksek voltajlı güç açıkken sarı, pil sistemi alarmı için kırmızı), böylece teknisyen bir paneli açmadan veya dizüstü bilgisayar bağlamadan raf durumunu okuyabilir. Sertifikasyon CE, IEC62619, IEC62040 ve UN38.3'ü kapsar.

Bunun Daha Büyük Bir Yapıya Uygun Olduğu Yer

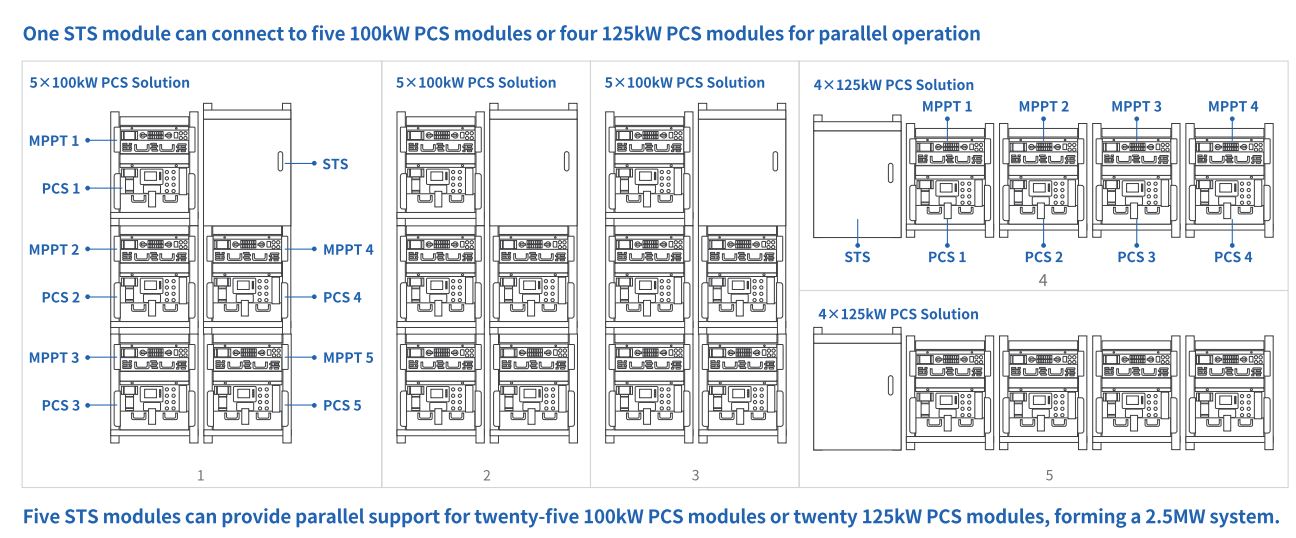

Raf başına bu sayılar daha büyük her şey için yapı taşıdır: bir PCS paralel olarak 16'ya kadar raf taşıyabilir, dolayısıyla bir projenin toplam enerji kapasitesi gerçekte yalnızca raf başına 257,23kWh rakamının PCS sayısının izin verdiği raf sayısıyla çarpımıdır. Bu pilin etrafında tam bir küme olduğunu düşünen herkes daha geniş kapsamlıyı inceleyebilir büyük ölçekli pil enerji depolama sistemi serisi raf sayısının, PCS derecelendirmesinin ve toplam saha kapasitesinin birbirine nasıl uyduğunu görmek için.
