Hücreleri 35°C'nin Altında Tutmak: MS-GS215-2H3'ün 6.000 Döngüye ve %70 EOL'ye Giden Yolu

Teknik Özellikler Tablosu Karşılaştırmasında Görünmeyen Sayı

Çoğu C&I akü kabini kWh, kW ve döngü başına fiyat üzerinden karşılaştırılır. Nadiren incelenen şey, reklamı yapılan döngü sayısının gerçekçi mi yoksa iyimser mi olduğunu belirleyen sıcaklık kontrol döngüsüdür. 35°C'de tutulan bir hücre, düzenli olarak 45°C veya 50°C'ye yükselen bir hücreden anlamlı derecede farklı bir eğri üzerinde bozunur ve bu fark binlerce döngüden sonra yıllarca kullanılabilir varlık ömrüne dönüşür.

Deye'nin MS-GS215-2H3'ü ≥6.000 döngü, %70 kullanım ömrü sonu kapasite derecesini doğrudan tek bir hedef etrafında oluşturulmuş bir termal yönetim sistemine bağlar: ortam koşulları veya şarj/deşarj yükü ne olursa olsun her hücreyi 35°C'nin altında tutun. Bu parça, bu hedefin gerçekte nasıl tutulduğunu anlatıyor.

Sadece Soğutma Değil, İki Yönlü Kontrol Döngüsü

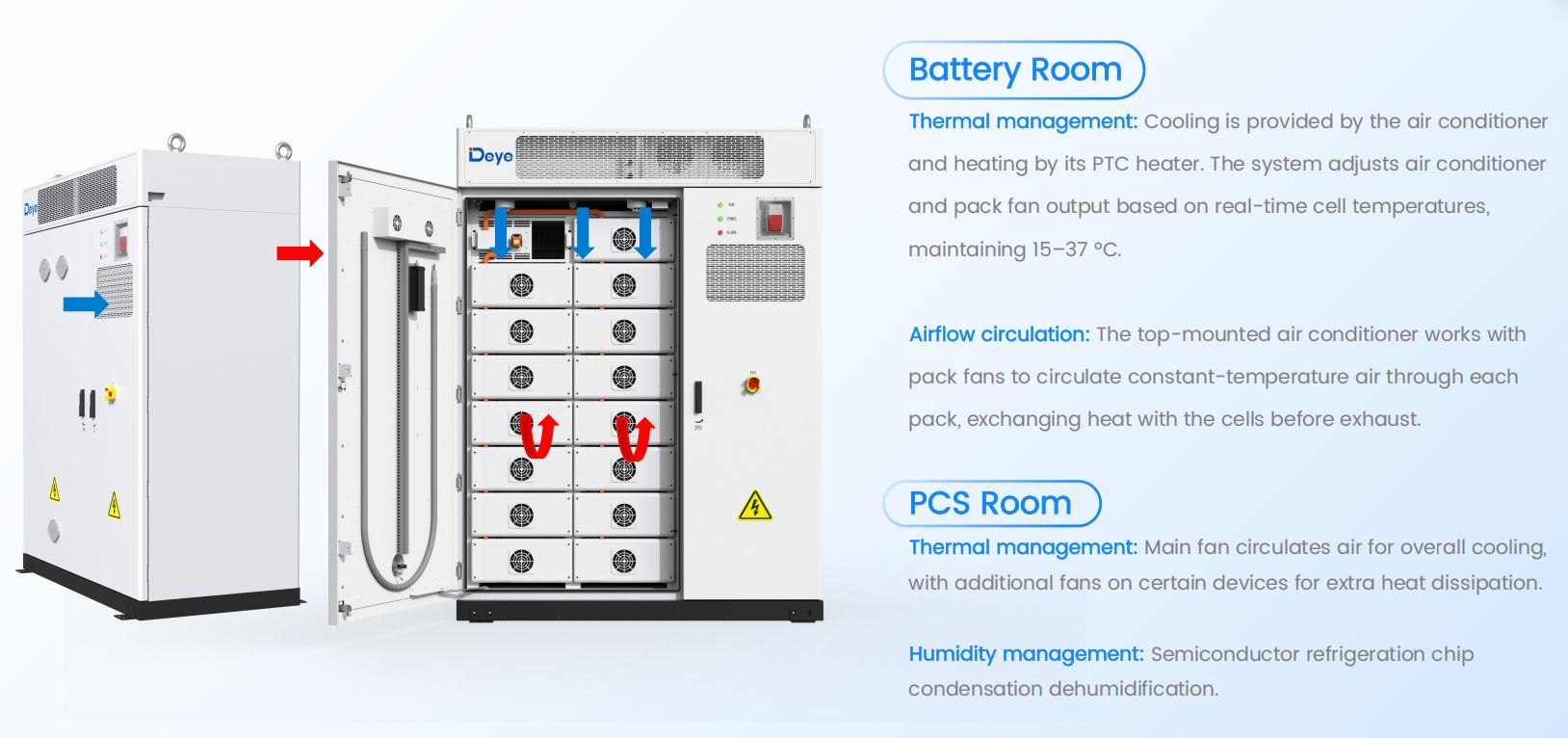

Pil odası, tek bir sensöre tepki veren tek bir soğutma ünitesine bağlı değildir. Soğutma klimadan sağlanır; ısıtma aynı döngüye yerleştirilmiş bir PTC ısıtıcısından gelir. Her ikisi de, paket fan çıkışının yanı sıra, gerçek zamanlı hücre sıcaklığı okumalarına dayalı olarak sürekli olarak ayarlanır ve bölmeyi çalışma bveı içinde tutar. 15–37°C .

Isıtma ve soğutmanın aynı kontrol döngüsü üzerinde çalıştırılması, gündüz-gece dalgalanmalarının fazla olduğu veya mevsimsel aşırılıkların olduğu iklimlerde önemlidir. Yalnızca soğuyan bir kabin, kış sabahlarında hücrelerin soğumasına izin verir, bu da şarj kabulüne zarar verir ve düşük sıcaklıklarda lityum kaplama riskini hızlandırır, tıpkı ısının diğer uçta bozulmayı hızlandırması gibi.

Hava Akışı Sirkülasyonu: Sadece Odaya Değil Her Pakete Sabit Sıcaklıkta Hava Sağlamak

Oda düzeyinde ortalama sıcaklık tutmak, her hücreyi bu sıcaklıkta tutmakla aynı şey değildir; bir bölme ortalama 30°C sıcaklığa sahipken, arka taraftaki paketler, klimanın yakınındaki paketlerden daha sıcaktır. Deye'nin tasarımı havayı pasif yerine aktif olarak yönlendirir: üste monte edilen klima, bireysel paket fanlarla birlikte çalışır , sabit sıcaklıktaki havayı her bir pakete sırayla iterek, tükenmeden önce doğrudan hücrelerle ısı alışverişinde bulunmasını sağlar.

Paket yığını genelinde sıcaklık izleme noktaları
Bölge	İzlenen Aralık
Alt paketler	Hücreler #1–8 (T1–T9)
Üst paketler	Hücreler #9–16 (T10–T16)
Havalandırma bölgeleri	T11, T12, T13

Bu paket bazında dolaşım, hücreler arası sıcaklık deltasını (yalnızca oda ortalamasını değil) kontrol edilebilir bir değişken haline getiren şeydir. Yalnızca ortam hava sıcaklığını ölçen bir kabin, tek bir aşırı ısınma paketini bile zamanında yakalayamaz; on altı farklı bölgeyi izleyen bir tane bunu yapabilir.

Pasif Geri Durdurucu Olarak Yalıtım

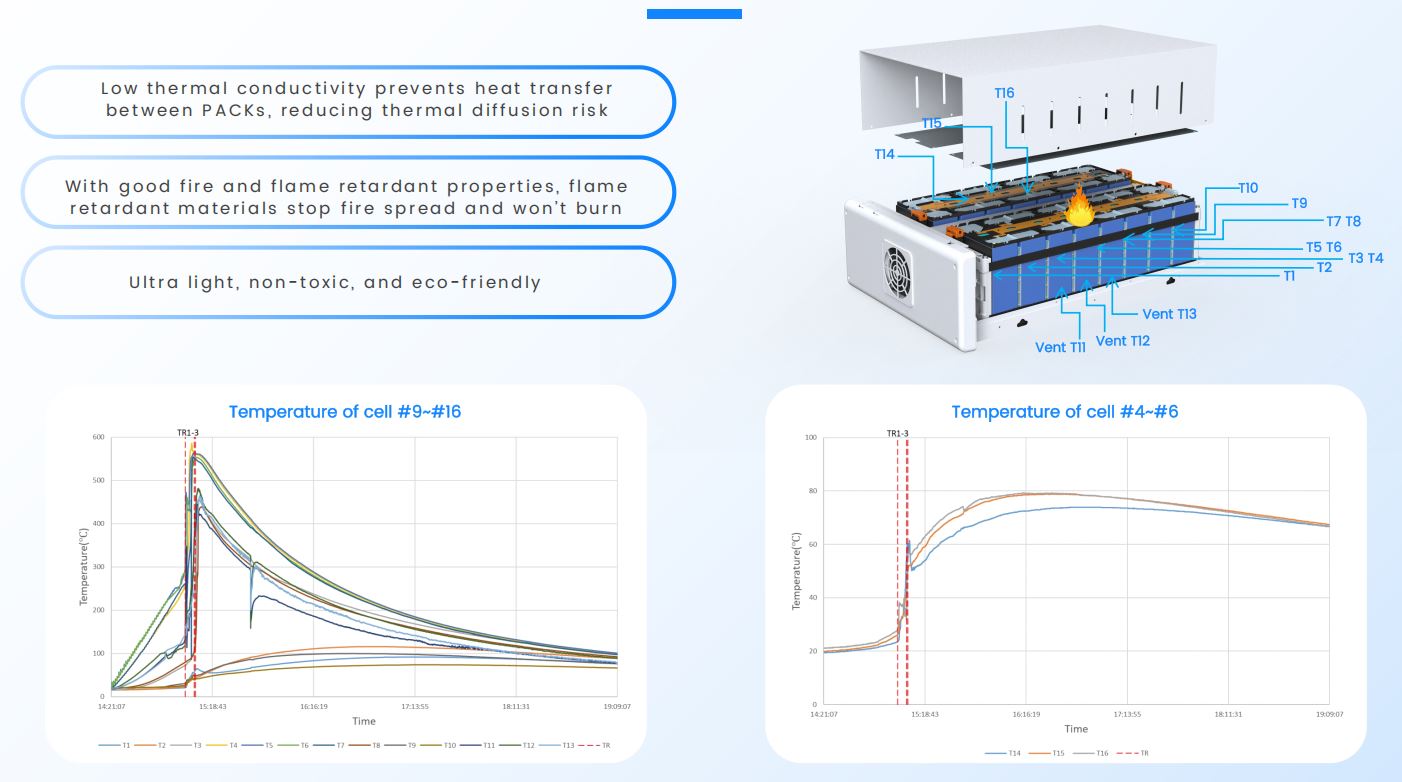

Aktif hava akışı normal çalışma koşullarının üstesinden gelir, ancak paket düzeyindeki yalıtım katmanı, bir paketin ısınması durumunda ısının ne kadar uzağa gideceğini sınırlayan şeydir. Paketler arasındaki malzeme, özellikle komşu paketlere ısı transferini yavaşlatmak ve yığın boyunca termal yayılma riskini azaltmak için düşük termal iletkenliğe sahip olacak şekilde tasarlanmıştır. Aynı zamanda alev geciktirici, hafif ve toksik olmayan özellikleri, rutin günlük işlemlerde olduğu kadar aktif bir termal olay sırasında ne olacağı açısından da önemlidir.

Bu, kabinin yangın güvenliği tasarımında bir muhafaza önlemi olarak işlev gören aynı yalıtım katmanıdır; termal yönetim ve yangın güvenliği burada ayrı sistemler değildir; aynı anda iki işi yapan aynı fiziksel bariyeri paylaşırlar.

PCS Odası Kendi Soğutma Döngüsünü Çalıştırıyor

Güç elektroniği aküden bağımsız olarak kendi ısı yükünü üretir, böylece PCS bölmesi akü odasından ayrı olarak yönetilir. Ana fan, hedeflenen soğutma için belirli yüksek dağılımlı bileşenlere monte edilen ilave fanlarla birlikte genel hava sirkülasyonunu yönetir. Nem, bölme havasındaki nemi yoğunlaştıran ve uzaklaştıran yarı iletken bir soğutma çipi aracılığıyla kontrol edilir.

İki termal bölgeyi ayırmak, ortak bir tasarım kısayolunu ortadan kaldırır: piller ve güç elektroniği arasında bir soğutma döngüsünün paylaşılması, her ikisinin de farklı sıcaklık toleranslarına ve farklı arıza sonuçlarına sahip olması nedeniyle her ikisinin de boyutunun küçülmesine neden olur.

35°C Kontrolün Gerçekte Satın Aldığı Şeyler: 6.000 Döngü ve %70 EOL

Bu kabinedeki başlık numaraları — ≥6.000 döngü and Kullanım ömrü sonunda kapasitenin %70 oranında korunması — yukarıda açıklanan termal sistemden bağımsız değildir; bunlar bunun doğrudan çıktısıdır. LFP döngü ömrü rakamları her zaman çalışma sıcaklığına bağlıdır ve Deye'nin derecelendirmesine yalnızca termal yönetim döngüsünün hücreleri ortam koşullarıyla sürüklenmesine izin vermek yerine daha önce açıklanan 15–37°C bandı içinde tutması nedeniyle ulaşılabilir.

Yaşam döngüsü derecelendirme bağlamı
Metrik	Değer
Döngü ömrü	≥6.000 döngü
Kullanım ömrü sonu kapasitesi	%70
Hedef hücre sıcaklığı tavanı	<35°C
Pil odası çalışma bandı	15–37°C

Günlük döngü çalıştıran bir proje için, 6.000 döngü, kapasite isim plakasının %70'ine düşmeden önce kabaca 16 yıllık hizmet anlamına gelir; bu sayı yalnızca termal sistemin bu döngülerin her birinde işini yapması durumunda geçerli olur, yalnızca laboratuvar test koşullarında değil.

Çalışma Ortamı: -20°C ila 50°C, IP54, C5

Dahili termal kontrol yalnızca muhafazanın kendisi konuşlandırıldığı sahada hayatta kalabiliyorsa önemlidir. Kabine şu şekilde derecelendirildi: -20°C ila 50°C ortam koşullarında çalıştırma (45°C'nin üzerinde güç kaybıyla), IP54 giriş derecesi ve C5 korozyon önleyici kalite kıyı, endüstriyel veya yüksek nemli ortamlar için. Çalışma yüksekliği 3.000 m olarak derecelendirilmiştir.

Bu üç derecelendirmenin hiçbiri yukarıda açıklanan dahili sıcaklık kontrol işini yapmaz; bunlar dahili sistemin çalışması gereken harici koşulları tanımlar. Mükemmel dahili termal kontrole sahip ancak koruma derecesi zayıf olan bir kabin, zorlu ortamlarda yine de başarısız olacaktır; burada ikisi bir çift olarak tasarlandı.

Toplam Sahip Olma Maliyeti Açısından Bu Ne Anlama Geliyor?

Termal yönetim, teknik özellikler karşılaştırmasında görünmez ancak proje ekonomisi açısından önemli olan iki rakamda doğrudan ortaya çıkar: gerçekleşen çevrim ömrü ve kapasitenin zayıflama hızı. Hücrelerin ısınmasına izin veren bir kabin, ilk günde aynı kWh değerine ulaşabilir, ancak nominal döngü sayısının önerdiğinden yıllar önce %70 kapasiteye ulaşarak 15 yıllık bir varlığı 10 yıllık bir varlığa dönüştürür.

Bir projenin yalnızca ön fiyatı yerine toplam sahip olma maliyetini değerlendiren entegratörler için, burada açıklanan termal mimari, 10 yıllık garantinin fiyatlandırılmasında etkin bir rol oynar. nasıl yapıldığıyla birlikte incelemeye değer. güç dönüştürme sistemi, pil ömrünü korumak için BMS ile koordineli çalışır gerçek zamanlı ve tam karşı C&I ESS çözüm serisi dolapları yalnızca başlık kapasitesi yerine yaşam döngüsü maliyetine göre karşılaştırırken.
