Deye GE-F128/F240/F256 Serisi Dış Mekan Akü Kabini: Küçük Ölçekli C&I ESS Kılavuzu

Küçük Ölçekli Ticari ve Endüstriyel Enerji Depolama için Yeni Bir Kriter

Çoğu ticari ve endüstriyel tesisin megawatt ölçeğinde bir akü sahasına ihtiyacı yoktur. Yoğun traşlama yapan bir fabrika, talep ücretlerini karşılayan bir alışveriş merkezi veya kritik yükleri yedekleyen bir çiftlik, genellikle 100kWh ile 300kWh arasında bir değere ihtiyaç duyar; bu, kendi bakım ekibine sahip sıvı soğutmalı konteynerli bir sistemi haklı çıkarmak için yeterli olmasa da, yeterli bir miktardır. Bu boşluk tam da burada Deye GE-F128/F240/F256 serisi dış mekan akü kabini daha geniş bir ailenin parçası olarak konumlandırılmıştır. küçük ölçekli C&I ESS çözümleri .

314Ah lityum demir fosfat hücresi etrafında inşa edilen ve Deye'nin 30–125kW hibrit invertörleri veya modüler PCS birimleriyle eşleştirilen GE-F serisi, tam altı boyutlu güvenlik mimarisini, akıllı hava soğutmayı ve 10 üniteye kadar paralel genişletmeyi, duvar delme veya yük taşıyan yapısal çalışma olmadan monte edilen bir kabine sıkıştırır.

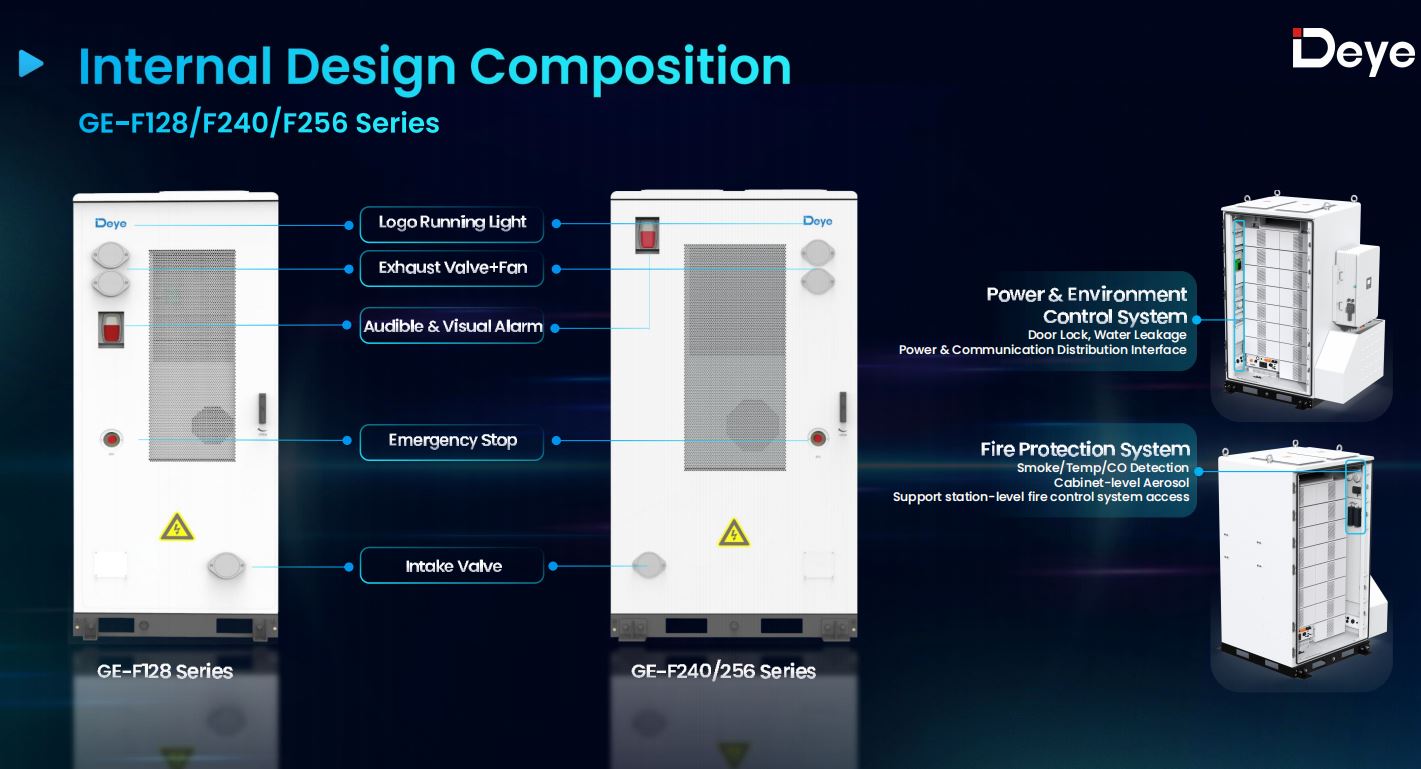

Üç Dolap, Bir Platform

Seri, her biri aynı 16,08kWh pil modülünden oluşturulmuş birden fazla enerji yapılandırmasında sunulan üç fiziksel kabin boyutunu kapsar:

GE-F128 Serisi - GE-F112/128 dış mekan akü kabini , 112,4kWh ve 128,5kWh, 7 veya 8 modüllü
GE-F240 Serisi (GE-F176 / GE-F208 / GE-F240) — GE-F240/256 dış mekan akü kabini serisi , 176,84kWh ila 241,15kWh, 11 ila 15 modül
GE-F256 Serisi — ayrıca GE-F240/256 platformunda, 257,23kWh, 16 modül

Her varyant, aksesuar ekosistemini, iletişim protokolünü ve güvenlik sistemlerini tüm ürün yelpazesinde tutarlı tutan aynı temel hücreyi (51,2V dereceli 1P16S 314Ah LFP paketi) paylaşır. Çalışma voltajı, en küçük konfigürasyonda 280V'tan GE-F256'da 934,4V'a kadar değişir ve her kabin, 15 saniye boyunca 285A tepe noktasıyla 180A maksimum şarj/deşarj akımını destekler.

314Ah Hücreler Ekonomiyi Neden Değiştiriyor?

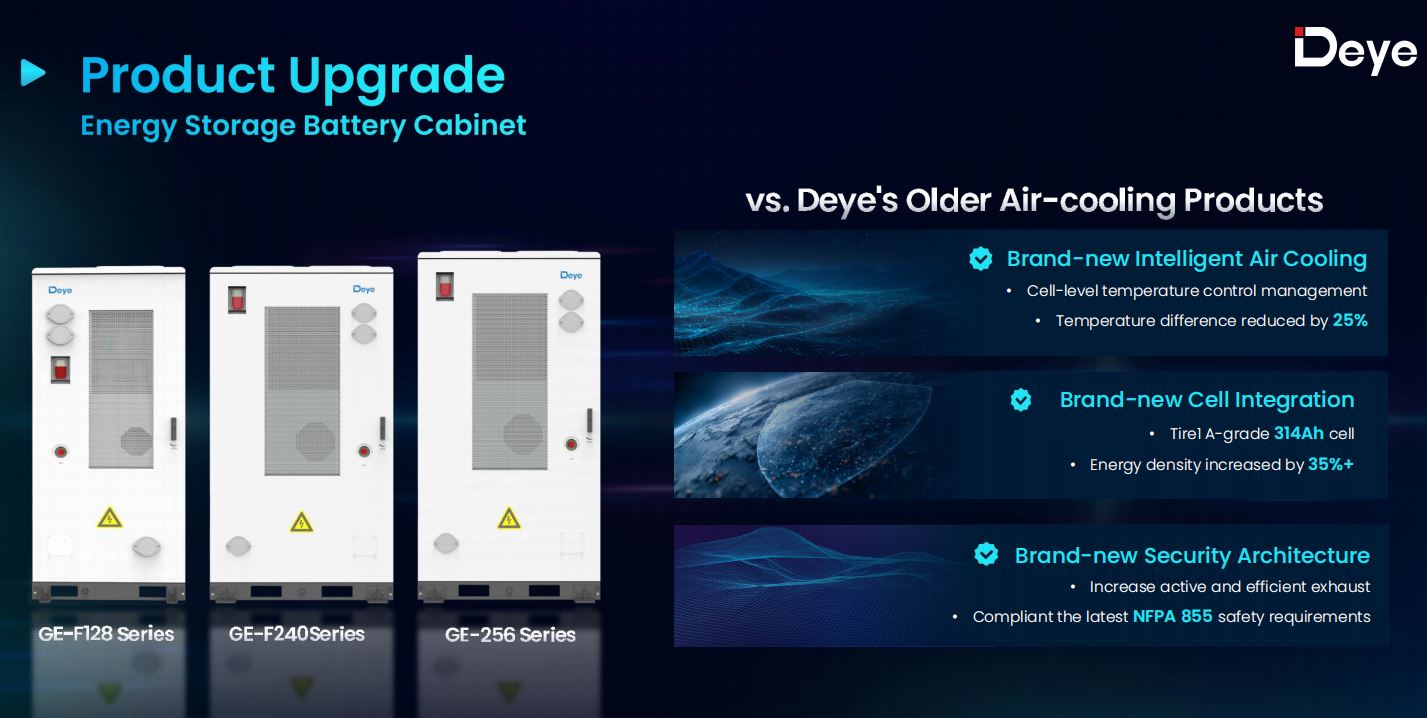

Önceki neslin 100Ah hücresinden 314Ah hücreye geçiş yalnızca bir kapasite artışı değildir. Daha az, daha büyük hücreler, daha az paket düzeyinde bağlantı, daha az potansiyel arıza noktası ve daha basit bir dahili kablo tesisatı anlamına gelir; bu, GE-F128 serisindeki birim fiyat maliyetinin Deye'nin eski hava soğutmalı kabinlerine kıyasla yaklaşık %25 ve daha büyük GE-F240/256 platformunda yaklaşık %15 oranında düşmesinin büyük bir nedenidir.

Çevrim ömrü de anlamlı derecede iyileşir. 314Ah hücresi şu şekilde derecelendirilmiştir: 0,5C ve 25°C'de 8.000 döngü 45°C'de değer kaybı olmadan ve hücreler arası sıcaklık farkı 6°C dahilinde tutularak, önceki nesil hücrede 6.000 döngüden %70'e kadar kullanım ömrü sonu elde edildi; eski tasarımın yönettiğinden %25 daha sıkı bir yayılma.

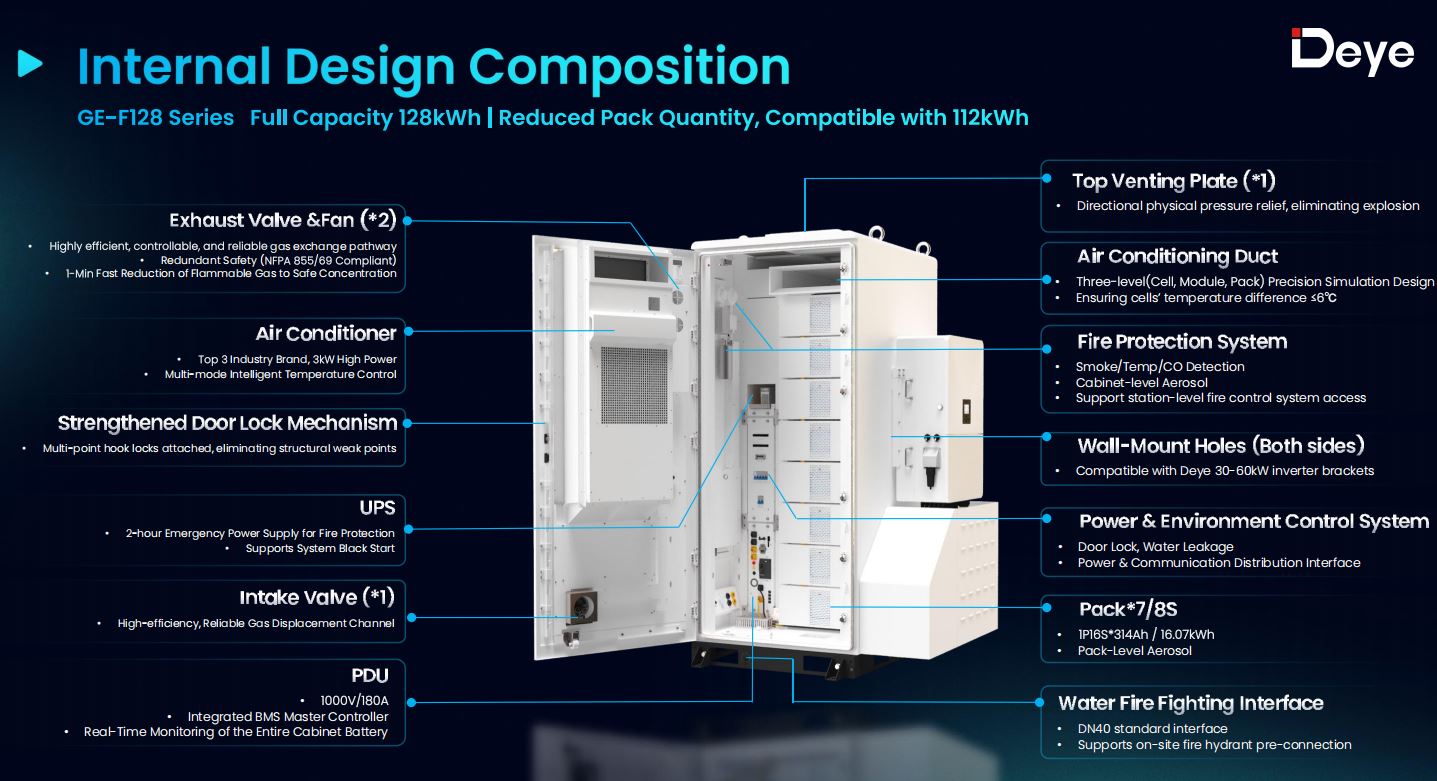

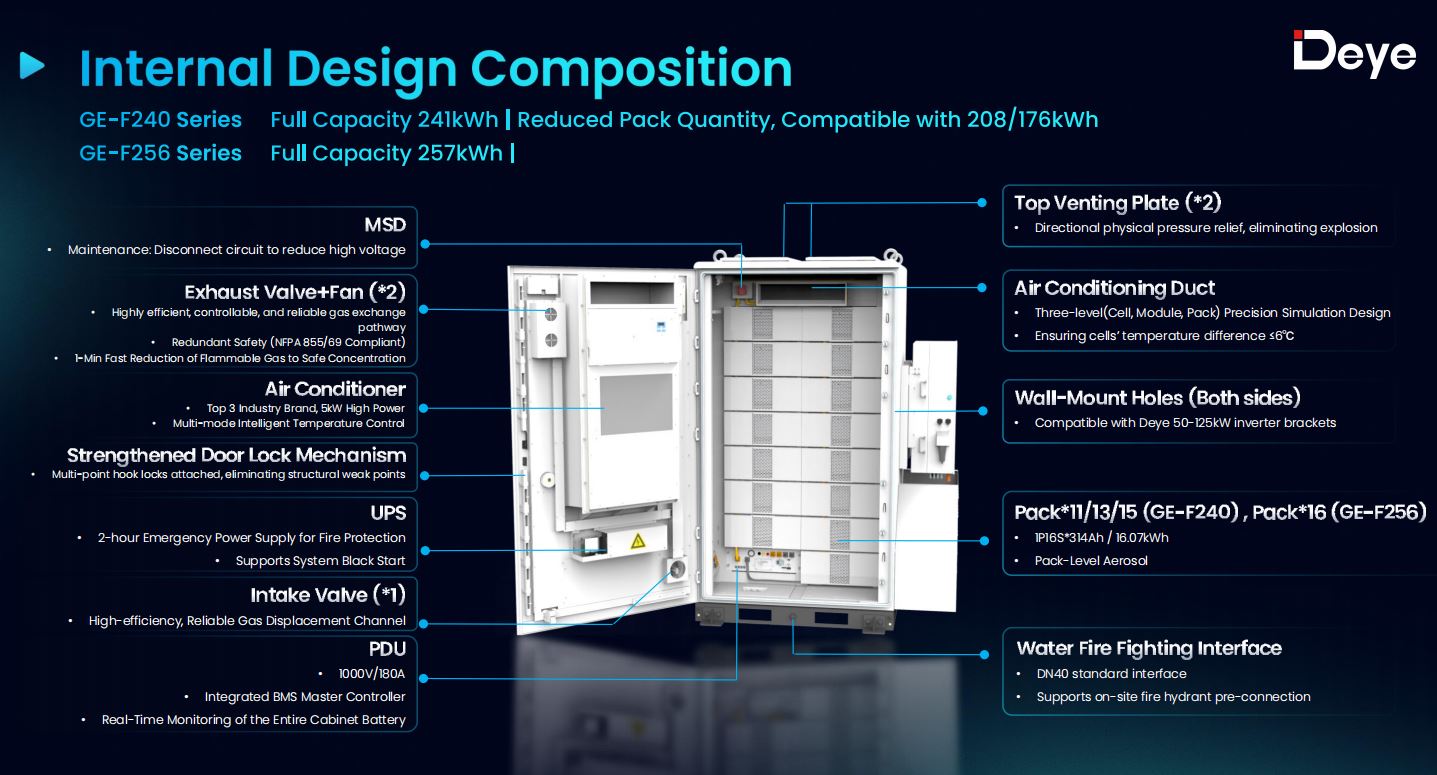

Altı Boyutlu Güvenlik: D1'den D6'ya

Açık havada bir yükleme istasyonunun veya fabrika duvarının yanında duran akü kabinleri, yangına dayanıklı özel bir odanın lüksüne sahip değildir, bu nedenle güvenlik tasarımının kendi başına daha fazla iş yapması gerekir. Deye bunu, her biri farklı bir arıza modunu ele alan altı katman halinde yapılandırır:

D1 — Elektrik izolasyonu Paketler arasında hata yayılmasını önlemek
D2 — Fiziksel/ısı yalıtımı hücreler ve modüller arasında
D3 — Aktif havalandırma yanıcı gazın bir dakika içinde güvenli bir konsantrasyona temizlenmesi
D4 – Yönlü patlama tahliyesi üste monte edilmiş bir havalandırma plakası aracılığıyla
D5 — Aerosol bastırma hem paket hem de dolap seviyesinde
D6 — Suyla yangınla mücadele arayüzü , yerinde hidrant ön bağlantısı için DN40 standart bağlantı

Teknik özellik sayfalarını karşılaştıran herkes için işaretlemeye değer bir ayrıntı: patlama havalandırması üst arka taraf yerine kabinin. Bu, arkaya monte edilmiş bir havalandırma panelinin ya bloke olacağı ya da sahada bulunamayacak ekstra açıklığa ihtiyaç duyulacağı sırt sırta ya da yan yana kurulumlarda önemlidir. Kabin ayrıca 2 saatlik UPS destekli bir acil durum güç kaynağı da taşır, böylece yangın koruma sistemi ana güç beslemesi kesilse bile çalışmaya devam eder ve NFPA 855, NFPA 68/69 ve UL9540A ile uyumludur.

Değer Kaybı Cezası Olmadan Akıllı Hava Soğutma

Hava soğutmanın sıcak iklimlerde sorun yaşamasıyla ünlüdür ve bu genellikle "sadece ciddi şeyler için sıvı soğutma" argümanının geldiği yerdir. GE-F serisi, GE-F128'de 3kW ve GE-F240/256'da 5kW olarak derecelendirilen üst düzey endüstri markası bir klima tarafından çalıştırılan, üç seviyeli (hücre, modül, paket) hassas simüle edilmiş klima kanalıyla bunu bir adım öteye taşıyor.

Sonuç: 45°C'ye kadar değer kaybı yok ortam sıcaklığı - hava soğutmalı rakiplerin çoğunun ulaşamadığı veya yalnızca daha geniş bir hücre sıcaklığı yayılımıyla ulaşabildiği bir eşik. Deye'nin kendi karşılaştırma verileri, güç kaybı başlamadan önce birkaç rakip hava soğutmalı kabini 40°C'ye koyuyor; GE-F serisinin 6°C'sine kıyasla 8–10°C sıcaklık farkları var. Yaz aylarında Güney Avrupa veya Orta Doğu'daki bir çatı üstü veya yükleme iskelesi kurulumu için bu boşluk, tam oranlı çıktı ile öğleden sonra sessizce kendi kendini kısan bir sistem arasındaki farktır.

Bir Kabini Güç Ünitesiyle Eşleştirme

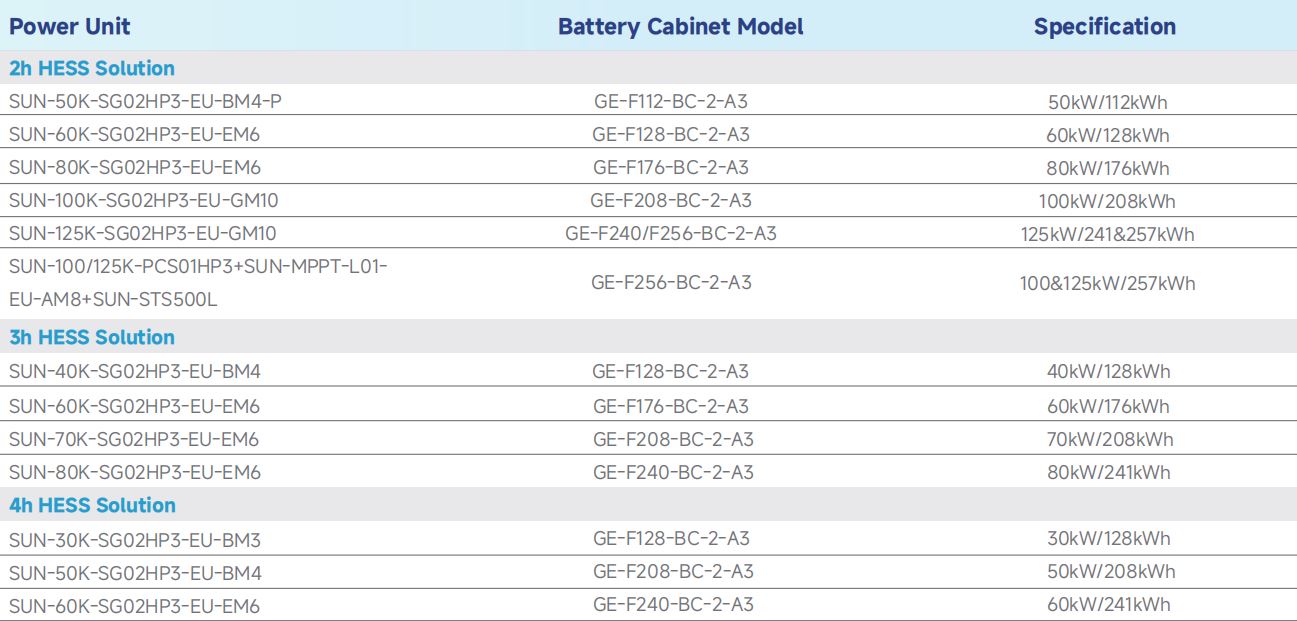

GE-F serisi tek bir sabit paket olarak satılmaz; bu bir menüdür. İstenilen deşarj süresine (2 saat/3 saat/4 saat) ve toplam güce bağlı olarak aynı kabin farklı cihazlarla eşleştirilebilir. Deye üç fazlı yüksek gerilim hibrit invertörler veya modüler PCS MPPT STS yığınıyla daha büyük GE-F240/256 için:

GE-F128 Serisi 30–60kW hibrit invertörlerle çiftler
GE-F240/256 Serisi 50–125kW hibrit invertörlerle veya SUN-100K/125K-PCS01HP3 modüler güç dönüştürme sistemiyle eşleşir

Tek bir SUN-60K üç fazlı hibrit invertör bir ile eşleşti GE-F128 dış mekan akü kabini örneğin 60kW/128kWh 2 saatlik bir sistem sunar. Aynı kabine karşı bir SUN-30K ünitesiyle değiştirdiğinizde 30kW/128kWh 4 saatlik konfigürasyona dönüşür — aynı akü donanımı, farklı görev döngüsü, yalnızca invertörün nominal akımının istenen deşarj aralığıyla eşleştirilmesiyle seçilir.

Tek Bir Kabini Geçmek

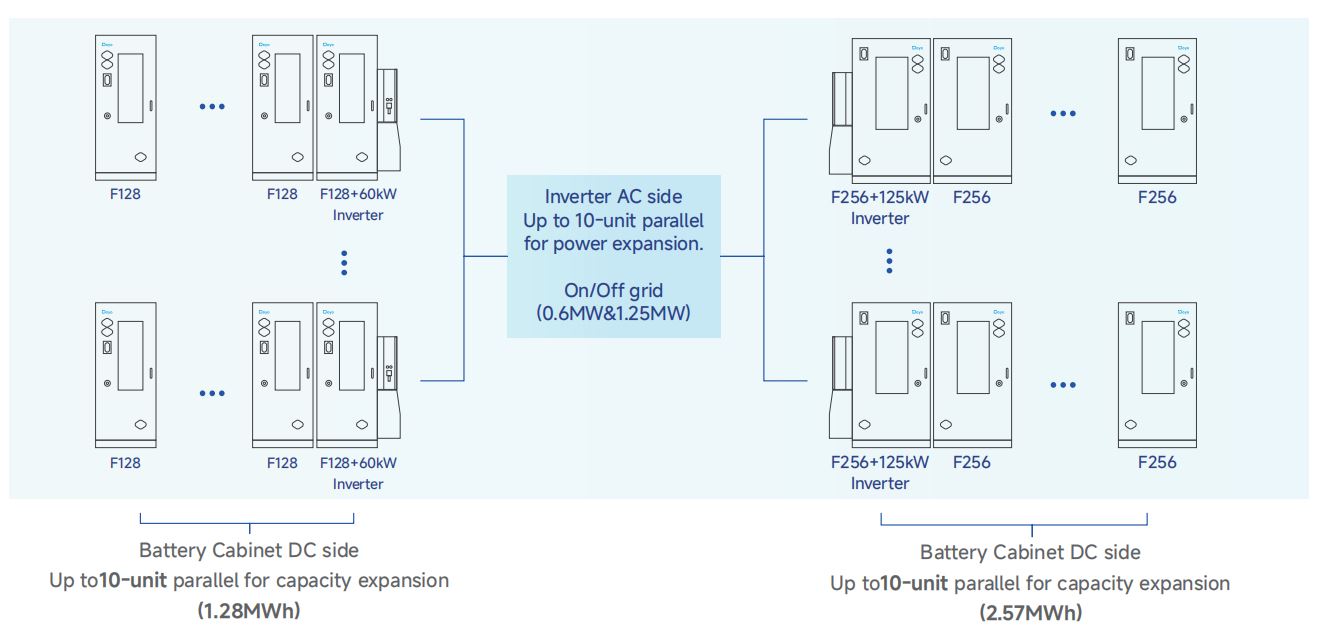

Tek bir GE-F256 cabinet tops out around 257kWh, but most C&I projects grow over time, or start larger than one cabinet can cover. On the DC side, up to 10 dolap paralel bağlanabilir yığın başına bu, GE-F128 serisini 1,28MWh'ye ve GE-F240/256 serisini 2,41-2,57MWh'ye getiriyor; bu da Deye'nin özel çözümlerinin kapsadığı bölgeye köprü kurmaya yetiyor büyük ölçekli BESS sistemleri modüler dolap yaklaşımını tamamen aşan projeler için. AC tarafında, Deye'nin HP3 serisi invertörleri paralellemeyi destekler 10 adet , invertör modeline bağlı olarak şebeke içi/şebeke dışı güç kapasitesini 0,6MW veya 1,25MW'a itiyor.

İnvertör tasarımı aynı zamanda iki bağımsız akü girişini de destekler; bu, farklı özelliklere sahip kabinlerin (örneğin, yeni eklenen GE-F240 ile birlikte mevcut bir GE-F128) kapasite değişikliği gerektiğinde tam filo değişimini zorlamak yerine aynı güç ünitesi üzerinde oturabileceği anlamına gelir.

Kurulum ve Uzaktan Yönetim

Saha hazırlığı, bir akü sisteminin toplam kurulu maliyetinin büyük bir kısmının (beton yastıklar, duvar takviyesi, özel braketler) aslında gizlendiği yerdir. GE-F kabininin dış duvarının her iki tarafta önceden ayarlanmış invertör montaj konumları vardır, bu nedenle invertör braketi, ayrı bir duvara montaj incelemesi gerektirmek yerine doğrudan kabine bağlanır. Deye, invertörün ağırlığına ve saha erişimine bağlı olarak üç kaldırma yöntemi sunar: 100–125kW üniteler (~150kg) için vinç/forklift kaldırma, 60–125kW üniteler için basit zincirli vinç kaldırma ve 30–50kW üniteler (~80kg) için manuel kaldırma.

Sistem, devreye alındıktan sonra yerel olarak Bluetooth/USB üzerinden veya aygıt yazılımı yükseltmelerini, dinamik tarife bilinçli şarj/deşarj planlamasını ve 30'dan fazla dilde gerçek zamanlı izlemeyi gerçekleştiren Deye Cloud platformu aracılığıyla uzaktan yönetilir.

GE-F Serisinin Uyduğu Yer

Bunların hiçbiri şebeke ölçeğinde depolamayı amaçlamıyor - Deye, yaklaşık 300 kWh'nin üzerinde veya yüksek C oranlı uygulamalarda sıvı soğutmanın daha iyi bir çağrı olmaya devam ettiğini açıkça belirtiyor. GE-F128/F240/F256 serisinin hedeflediği şey, bunun hemen altındaki alandır: fabrikalar, alışveriş merkezleri, çiftlikler ve PV-BESS, PV-BESS-dizel veya düz BESS konfigürasyonlarını çalıştıran şebekeden bağımsız ada mikro şebekeleri; burada tam bir konteynerli sistemin aşırıya kaçacağı, ancak konut ölçekli bir bataryanın yükü karşılayamayacağı. Karşılaştırma için, modüler yaklaşım yerine tamamen paketlenmiş bir yaklaşıma ihtiyaç duyan projeler Deye'nin C&I projeleri için batarya enerji depolama sistemleri veya daha küçük tek kabinli alanlar için, hepsi bir arada hibrit enerji depolama invertörleri .

100–300kWh'lik bir C&I projesini değerlendiren bir kurulumcu veya sistem entegratörü için pratik sorular, beklenen ortam sıcaklığı, gerekli deşarj süresi ve tesisin daha sonra genişletilip genişletilmeyeceği ile ilgilidir. GE-F serisi, aralarında bir seçim yapmaya zorlamadan üçüne de cevap veriyor; 45°C'ye kadar güç kaybı olmayan hava soğutması, sabit donanım konfigürasyonu yerine invertör seçimiyle belirlenen bir süre ve ilk günden itibaren yerleşik paralel genişletme yolu.
