10 ms Altı STS Anahtarlama Açıklaması: MS-MPPT400-2 ve MS-TS500-2

Bir Sitenin Açık Kalıp Kalmayacağına Karar Veren On Milisaniye

Şebeke arızası kendini duyurmaz. Bir an bir site yardımcı programdan çizim yapıyor; daha sonra voltaj çöker ve aşağı yöndeki her yük, tahammül edemeyeceği bir boşluğa maruz kalır. Bir veri merkezi, soğuk hava deposu veya döngü ortasında bir üretim hattı için bu boşluğun saniyeler veya "jeneratörün dönebileceği hızda" değil, tek haneli milisaniyeler içinde kapanması gerekir. STS (statik transfer anahtarı) katmanının çözdüğü özel mühendislik problemi budur ve Deye MC-L430 platformunun iki amaca yönelik olarak tasarlanmış kabinler etrafında anahtarlama oluşturmasının nedeni budur: MS-MPPT400-2 ve MS-TS500-2, her ikisi de 10 ms'nin altında aktarım için derecelendirilmiştir.

Bu iki kabin veri sayfasında benzer görünüyor; her ikisi de ızgarayı, jeneratörü ve yük kesicileri yönetiyor; her ikisi de tek haneli milisaniyelik anahtarlamayı iddia ediyor - ancak farklı sorunları çözüyorlar. Biri, PV girişini anahtarlamayla tek bir muhafazada birleştirir. Diğeri ise hiçbir PV işlevi olmayan, özel, daha yüksek kapasiteli bir anahtarlama kabinidir. Bu ayrımın doğru yapılması, bir sitenin anahtarlama mimarisinin aslında kendi nesil karışımıyla eşleşip eşleşmediğini belirleyen şeydir.

Statik Transfer Anahtarının Gerçekte Yaptığı Şey

Statik bir transfer anahtarı, bir kontağı geleneksel bir otomatik transfer anahtarının yaptığı gibi mekanik olarak hareket ettirmez. Bir kaynak arızasını tespit etmek ve yük kesintiyi görmeden önce yükü alternatif bir kaynağa yeniden yönlendirmek için katı hal anahtarlamayı kullanır. Platformun arkasındaki mekanizma bu ≤10ms Şebekeye bağlı ve şebekeden bağımsız çalışma arasındaki geçiş süresi; çoğu hassas elektronik yükün geçişi hiçbir zaman kaydetmemesine yetecek kadar hızlı.

Hem MS-MPPT400-2 hem de MS-TS500-2 aynı anahtarlama çekirdeği etrafında inşa edilmiştir, ancak her kabin, muhafazayı başka nelerin paylaşması gerektiğine bağlı olarak kesicileri etrafındaki farklı şekilde düzenler.

MS-MPPT400-2: Tek Kabinde Anahtarlama ve Güneş Enerjisi Girişi

MS-MPPT400-2, aksi takdirde ayrı donanıma ihtiyaç duyacak iki işlevi birleştirir: 400kW'a kadar PV girişini (2 x 200kW) idare eden çift kanallı bir MPPT aşaması ve yük, şebeke ve yağlı motor bağlantılarında 400kW değerinde bir STS aşaması. PV tarafında, 800 V DC'lik bir maksimum giriş voltajı, 180-750 V DC'lik bir MPPT voltaj aralığı ve ayrı bir PV invertörü olmadan çeşitli dizi konfigürasyonlarını barındıracak kadar geniş bir 200 V başlatma voltajı çalıştırır.

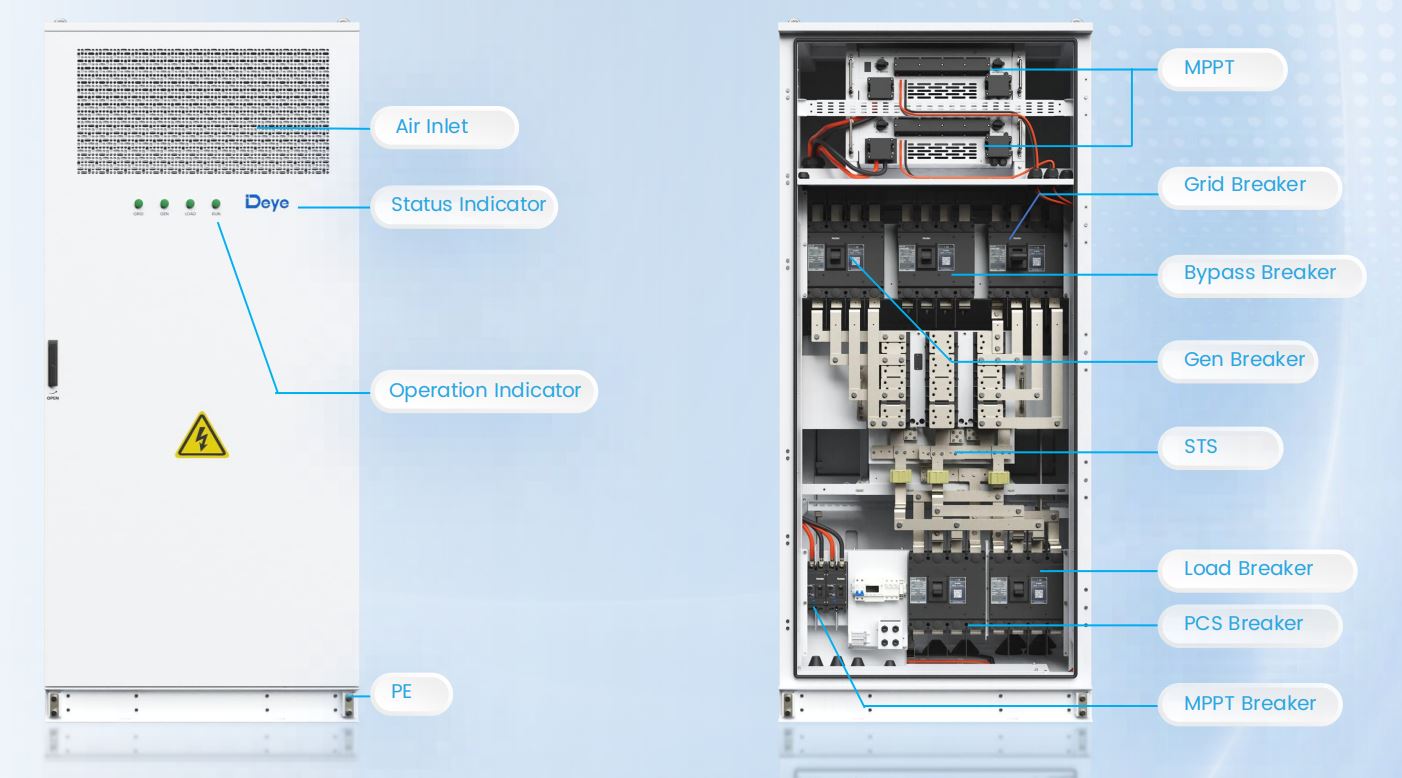

Kabinin içindeki kesici düzeni bu ikili rolü yansıtır: özel bir MPPT kesici ve şebeke kesici, bir baypas kesicinin, jeneratör kesicinin, yük kesicinin ve PCS kesicinin yanında bulunur; hepsi dahili STS mantığı tarafından koordine edilir. Bu, 1000 x 1000 x 2450 mm'lik bir muhafazaya sığdırılmış çok fazla anahtarlama zekasıdır ve bu kabinin, PV, pil ve anahtarlamanın üç ayrı kabin yerine tek bir AC ara bağlantı noktasını paylaşması gereken DC bağlantılı düzenlerde görünmesinin nedeni tam olarak budur.

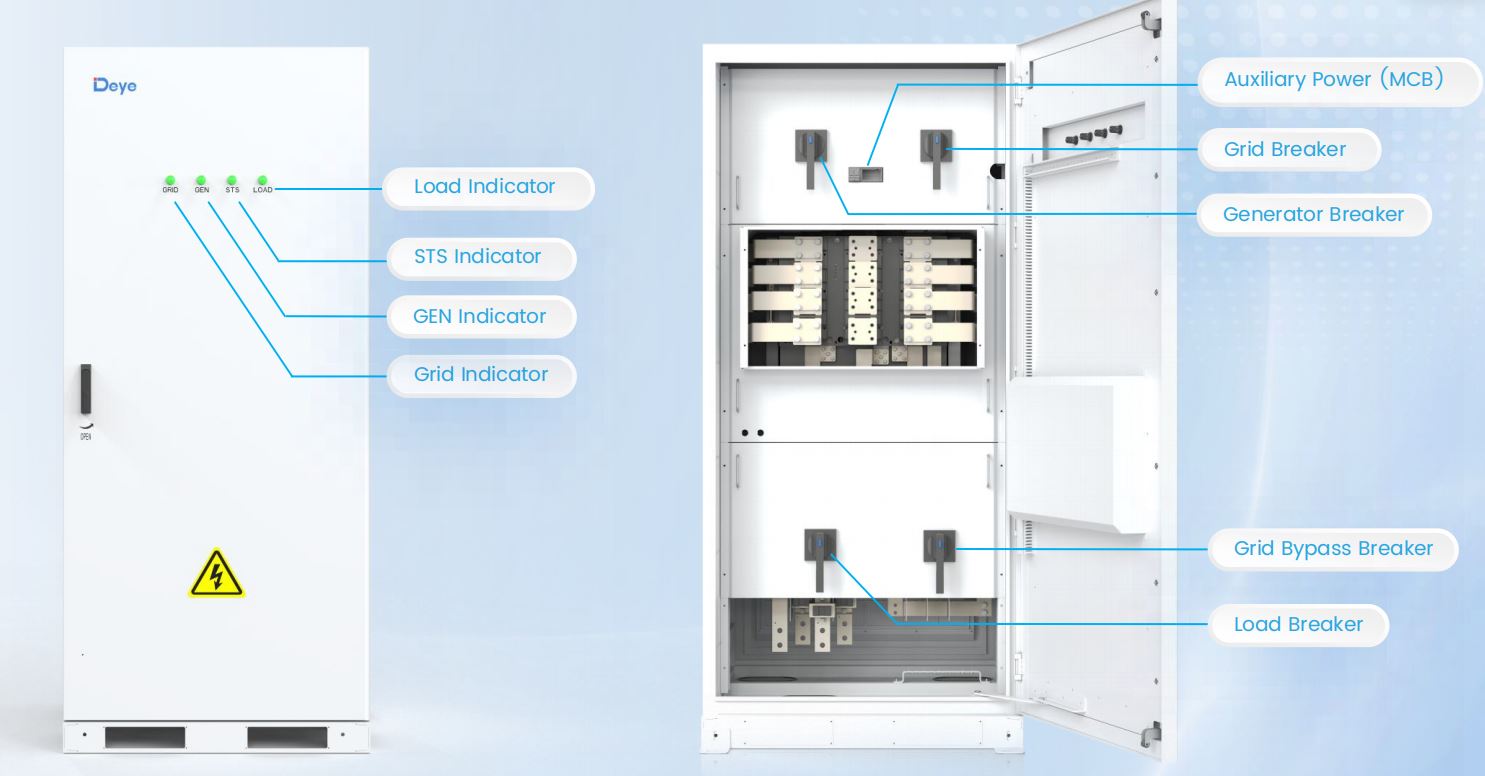

MS-TS500-2: Daha Büyük Yükler için Özel Bir Anahtarlama Kabini

MS-TS500-2, PV işlevini tamamen bırakır ve tek bir işe odaklanır: MPPT entegre kabinin sunabileceğinden daha yüksek bir değerde şebeke, jeneratör ve yük arasında geçiş yapmak. Yük, şebeke ve yağlı motor bağlantılarında 500kW olarak derecelendirilmiştir - MS-MPPT400-2'den 100kW daha fazla boşluk payı - 1000A'de derecelendirilmiş bir bara ve 200A'de branşman baraları ile 1000V DC yalıtım derecesinde çalışır.

Pratik okuma: Bir tesiste halihazırda ayrı bir DC-bağlantılı MPPT kabini aracılığıyla PV ele alındığında veya hiç PV bulunmadığında (örneğin, saf akü artı jeneratör yedekleme dağıtımı), MS-TS500-2, kullanılmayan bir PV aşaması için ödeme yapmadan daha fazla anahtarlama kapasitesi sağlar.

Site Topolojisine Göre Aralarında Seçim Yapmak

Karar genellikle tek bir kabinin kaç işlevi karşılaması gerektiğine ve yükün gerçekte ne kadar anahtarlama kapasitesi gerektirdiğine göre verilir. N≤2 kabin konfigürasyonuyla kritik yükleri koruyan bir yedek güç dağıtımı, tipik olarak akü kabinlerini, EMS ile koordineli akü grubu ile transformatör arasında bulunan bir MS-TS500-2 ile eşleştirir; söz konusu zincirde PV yoktur, bu nedenle MPPT donanımını taşımanın bir nedeni yoktur.

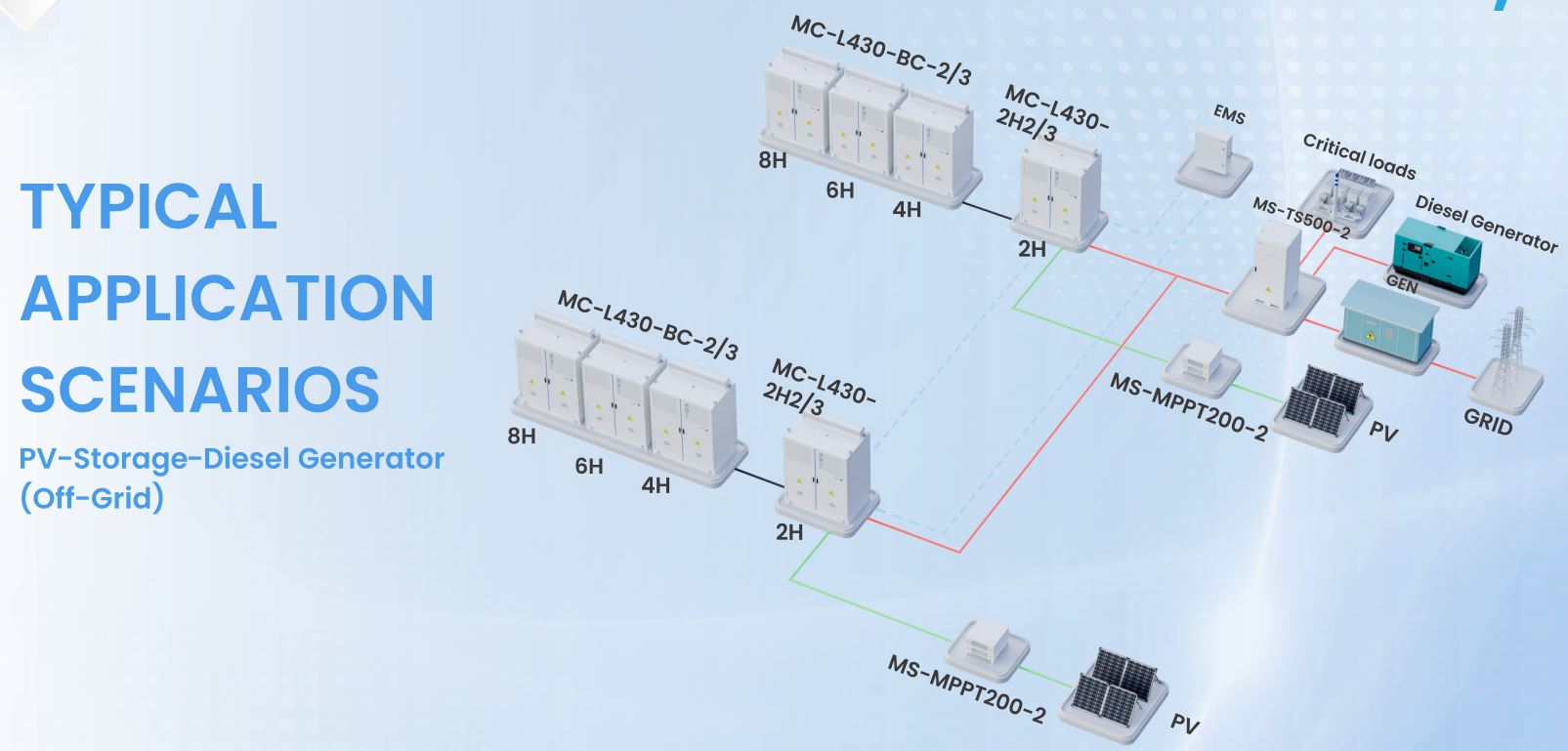

Buna karşılık, bir PV depolama jeneratörü mikro şebekesi MS-MPPT400-2 üzerinden geçme eğilimindedir, çünkü zaten PV giriş aşamasına ihtiyaç duyar ve entegre STS, kurulum, kablolama ve devreye alma için bir kabinin daha az olması anlamına gelir. Dizel destekli şebekeden bağımsız bir dağıtımda aynı MS-MPPT400-2, üç aktarım yolunun (şebeke, jeneratör ve PV beslemeli akü) tümünü tek bir muhafazadan yöneterek, üretim karışımı daha karmaşık hale gelse bile anahtarlama topolojisini kompakt tutar.

Hiçbir kabin EMS katmanından ayrı olarak çalışmaz. Platformun geri kalanının kullandığı aynı RS485/Modbus TCP/DIDO omurgası üzerinden hem durumu bildirir hem de kontrol sinyallerini kabul eder; bu, EMS'nin yalnızca bir voltaj eşiğine göre geçiş yapmak yerine akü şarj durumu ve yük önceliği ile bir aktarım kararını koordine etmesine olanak tanır.

10ms Altı Neden Göründüğünden Daha Önemli?

On milisaniye, 50Hz'de kabaca yarım döngüdür. Bu eşik rastgele değildir; bir kesinti nedeniyle hasar görmesi veya kesintiye uğraması en muhtemel ekipmanın geçiş toleransının altında kalacak şekilde ayarlanmıştır: değişken frekanslı sürücüler, UPS destekli BT yükleri ve herhangi bir voltaj düşüşünü bir arıza durumu olarak değerlendiren ve savunma amaçlı olarak kapanan hassas üretim kontrolörleri. 100 ms, hatta 50 ms süren bir anahtar, güç teknik olarak hiçbir zaman tamamen kaybolmasa bile savunma amaçlı kapanmayı tetikleyebilir.

Anahtarlama fonksiyonunun PCS'ye veya akü kabinine katlanmak yerine kendi donanım kategorisi olarak ele alınmasının nedeni de budur. Bunu, ister MS-MPPT400-2 ister MS-TS500-2 olsun, STS donanımlı özel bir kabine ayırmak, anahtarlama kararının pil tarafı mantığında veya PCS senkronizasyonunda beklemesine gerek olmadığı anlamına gelir; bu, pratikte 10 ms'nin altındaki sayının geldiği yerdir.

Bu nesil donanımın arkasındaki kanal mimarisi ve anahtarlama spesifikasyonlarının daha derin bir analizi için platformun 8 kanallı MPPT ve 500kW STS spesifikasyon dökümü anahtarlama donanımını daha ayrıntılı olarak ele alır. Bu anahtarlama katmanının tam pil dağıtımına nasıl uyduğunu değerlendiren ekipler için daha geniş kapsamlı C&I ESS çözüm serisi kabin sayısını, bağlantı modunu ve anahtarlama kapasitesini belirli bir tesisle eşleştirmek için başlangıç noktasıdır.
