F33 Her Zaman "Yanlış Alarm" Değildir: Faz Akımı, AC Bağlantısı ve Geçici Yükler Neden Önemlidir?

F33 Her Zaman "Yanlış Alarm" Değildir: Faz Akımı, AC Bağlantısı ve Geçici Yükler Neden Önemlidir?

Bir invertör bir AC aşırı akım olayı bildirdiğinde ancak birkaç dakika sonra tesis normal göründüğünde, içgüdü genellikle rahatsız edici bir hatadan şüphelenir. Uygulamada, daha iyi bir başlangıç ​​noktası genellikle daha basittir: fazları okuyun, AC bağlantılı invertörün nereye bağlı olduğunu kontrol edin ve alarmdan hemen önce neyin değiştiğini sorun.

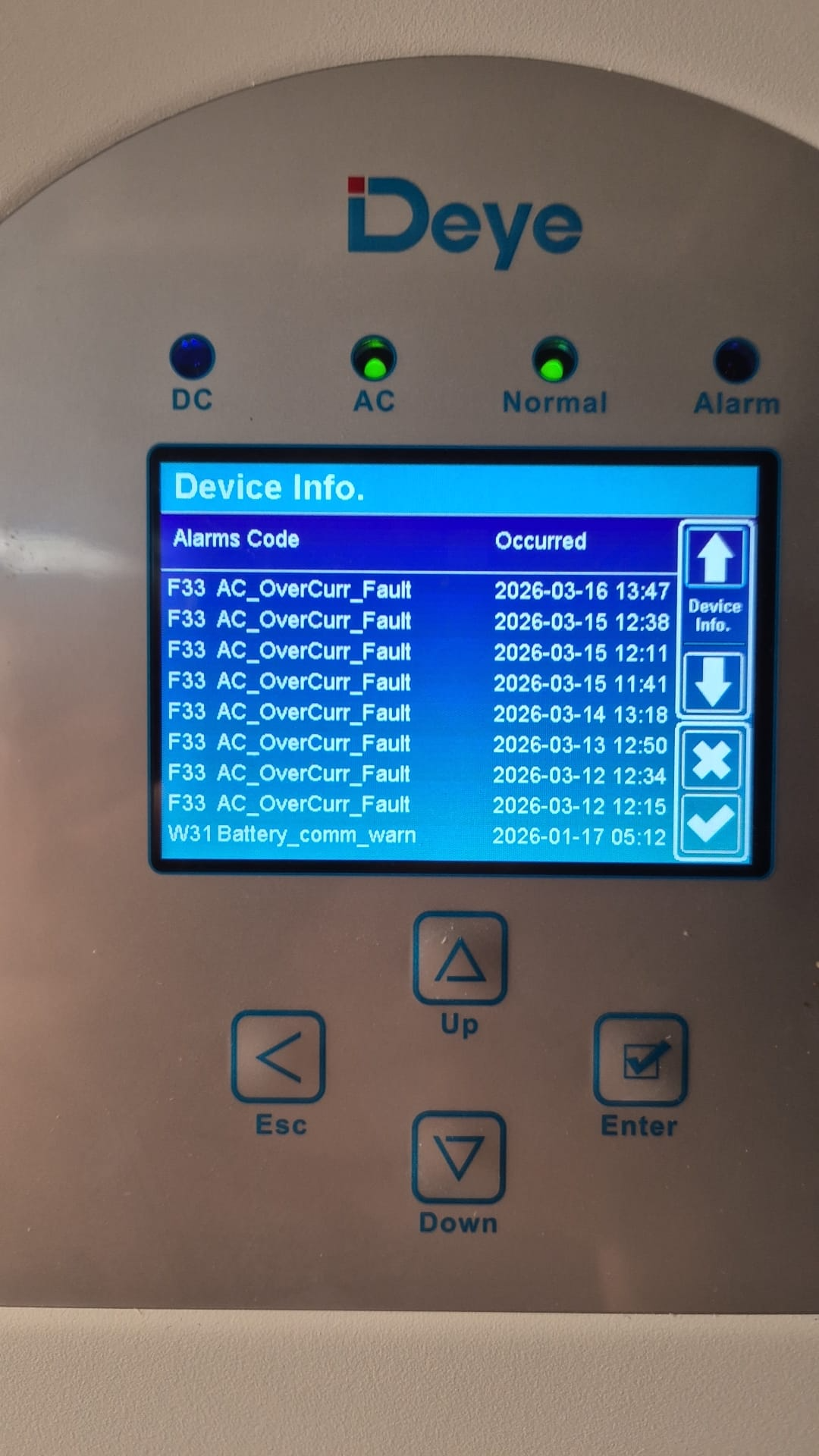

Saha hizmeti nadiren en hızlı varsayımı ödüllendirir. İlk bakışta gizemli görünen bir alarm, elektrik yolu anlaşıldığında çoğu zaman sıradan bir alarm haline gelir. F33 doğrudan bu kategoriye giriyor. Bazı Deye hibrit invertör ailelerinde kod AC_OverCurr_Fault olarak listelenir. Diğer ailelerde numaralandırma biraz değişir, ancak pratik ders hemen hemen aynıdır: makinenin olayı yanlış bildirdiği sonucuna varmadan önce AC tarafıyla başlayın.

Bu ayrım önemlidir çünkü AC aşırı akım olayı genellikle çok dar yorumlanır. Montajı yapanlar toplam saha gücüne bakabilir, kararlı durum akımını ölçebilir, dramatik bir şey göremez ve alarmın gerçek olamayacağına karar verebilir. Ancak akım her zaman bir manşetteki güç figürünün önerdiği gibi düzenli ve dengeli bir şekilde davranmıyor. Bir tesis, toplam kilowatt açısından mütevazı görünebilir ve özellikle AC bağlantısı, yedek yükler veya kısa ömürlü anahtarlama olayları söz konusu olduğunda, bir faza hala anlamlı bir yük getirebilir.

Kodla başlayın ancak orada durmayın

İlk yararlı nokta ayık bir noktadır. Arıza kodu numaralandırması invertör ailesine göre değişiklik gösterebilir, bu nedenle servis ekibi herhangi bir tek kodu evrensel olarak işlemeden önce her zaman tam modeli doğrulamalıdır. Öyle olsa bile, Deye'nin kendi kılavuzları tutarlı bir yöne işaret ediyor: İnvertör AC tarafında bir aşırı akım durumunu işaretlediğinde, araştırma akü, BMS veya PV girişinin suçlu olması gerektiği gibi aceleci bir sonuca varılarak değil, AC yolundaki akımla başlamalıdır.

Bu çok açık görünebilir, ancak birçok konuşmanın yoldan çıktığı yer burasıdır. Bir pil geçmiş verilerde sağlıklı göründüğünde dikkat genellikle yazılıma veya donanım yazılımına kayar. Bazen bu haklıdır. Çoğu zaman temel bilgiler hala düzgün bir şekilde kontrol edilmemiştir: akımın nereden aktığı, hangi fazda yoğunlaştığı ve sistem konfigürasyonunun bu yoğunlaşmayı daha muhtemel hale getirip getirmediği.

Daha sonra yapılan sıfır akım okuması neden çok az şey kanıtlıyor?

Yaygın bir alan itirazı kulağa güven verici gelse de kesin değildir: "Alarm tartışıldığında akımı kontrol ettik ve sıfırdı." Bu bize yalnızca sitenin daha sonraki bir anda nasıl göründüğünü anlatır. Olay tetiklendiğinde ne olduğunu bize anlatmıyor.

Kısa aşırı akım olayları hızla gelip gidebilir. Bir kompresör, pompa, ısıtıcı ünitesi, şarj cihazı veya başka bir invertör, görüntüyü birkaç saniye içinde değiştirebilir. Bir teknisyen gelmeden durum ortadan kalkarsa, kararlı durum okuması tamamen zararsız görünebilir. Tarihsel eğriler aynı zamanda en açıklayıcı ayrıntıları da gözden kaçırabilir çünkü olay, kayıt aralığından daha kısa olabilir veya sonradan bakıldığında önemsiz görünen daha geniş bir eğilime dönüştürülebilir.

Bu nedenle bağlam önemlidir. Bir servis raporu, neyin açıldığını, sistemin hangi modda olduğunu, tesisin şebekeye bağlı olup olmadığını veya yük tarafında çalışıp çalışmadığını ve olayın talepte bilinen bir değişiklikle çakışıp çakışmadığını kaydettiğinde çok daha kullanışlı hale gelir.

5 kW'lık yanlış anlama: toplam güç ve faz akımı aynı şey değil

Sahadan bir satır tekrar tekrar çıkıyor: "Yük 5 kW ile sınırlıdır ve 5 kW, 22 A üretmez." Bu ifade yalnızca belirli bir varsayım, yani gücün üç fazlı bir sistem arasında eşit olarak paylaşıldığı varsayımı altında doğrudur. Yük veya AC bağlı kaynak tek bir 230 V faz üzerinde yoğunlaştığında aritmetik bir anda değişir.

Dolayısıyla daha doğru ifade şudur: 5 kW, dengeli bir üç fazlı sistemin her fazında normalde 22 A vermez, ancak 230 V'luk bir fazda kesinlikle bu aralıkta yer alabilir. Aşama düzeyindeki verilerin önemli olmasının nedeni tam olarak budur. Bir saha toplamda beklenti dahilinde olabilir ve yine de bir iletkeni toplam güç rakamının önerdiğinden çok daha fazla zorlayabilir.

Önemli olan her 22 A okumasının kabul edilebilir olması değildir. İlk önce gücün nasıl dağıtıldığını belirlemeden sayının kendisi imkansız olarak göz ardı edilmemelidir. Gerçek bir kurulumda, L1'deki AC bağlantılı dizi invertör veya L1'de yoğunlaşan büyük bir yük, faz akımını başlık kW sayısından çok daha önemli hale getirebilir.

AC bağlantı konumu neden önemlidir?

Deye'nin Avrupa hibrit invertör dokümantasyonu, günlük sorun gidermede gözden kaçırılması kolay önemli bir noktaya değinmektedir: AC bağlantısı, şebeke tarafında veya yük tarafında yapılandırılabilir ve desteklenen modellerde GEN portu, Mikro Inv Girişi olarak da kullanılabilir. Bu esneklik, özellikle mevcut bir güneş enerjisi sistemini yenilerken faydalıdır, ancak aynı zamanda gücün kurulumda nasıl hareket ettiğini ve alarmların nasıl yorumlanması gerektiğini de değiştirir.

Şebekeye bağlı bir invertörün yük tarafında AC kuplajı varsa, tartışma derhal toplam site üretiminden, gücün yedek çıkış ve ona bağlı fazlar yoluyla izlediği yola kaydırılmalıdır. Aynı şekilde, AC bağlantılı izleme için harici bir sayaç kullanıldığında, Deye'nin kılavuzları, yük tüketim verilerinin doğru olması için sayaç verilerinin hibrit invertör ile doğru şekilde iletişim kurması gerektiğine dikkat çekiyor. Bu bağlam olmadan, teknisyenler ve müşteriler gerçek elektrik durumunu teşhis etmek yerine ekran görüntüleri üzerinde tartışabilirler.

Sadece toplamı değil aşamaları da okuyun

Burası invertörün kendi detay sayfalarının genellikle tek bir toplam güç görünümünden daha açıklayıcı olduğu yerdir. Deye'nin arayüzü, evirici tarafındaki her faz için voltajı, akımı ve gücü, yük tarafındaki her faz için voltajı ve gücü sunar. Bir servis ekibi için bu dekorasyon değildir. Çoğu zaman belirleyici ipucudur.

Üç fazlı sistemler hala dengesiz olabilir. Deye'nin düşük voltajlı üç fazlı hibritlere yönelik veri sayfaları, invertörün dengesiz çıkışı desteklediğini belirtiyor ve son modellerdeki menüler de asimetrik faz beslemesine atıfta bulunuyor. Başka bir deyişle sistem, yüklerin her zaman düzgün bir şekilde bölünmediği gerçek dünyada çalışacak şekilde tasarlanmıştır. Ancak aynı gerçek, sorun gidermenin aşama düzeyinde yapılması gerektiği anlamına gelir. Düz bir toplam rakam, dengesiz bir kurulumu gizleyebilir.

F33'ü müşterilere açıklamanın daha iyi bir yolu

Müşteriler genellikle hata kodu felsefesi konusunda ders almak istemezler. İnverterin güvenli olup olmadığını, sistemin kablolarının doğru şekilde bağlanıp bağlanmadığını ve kendilerinden gereksiz yere parça değiştirmelerinin istenip istenmediğini bilmek istiyorlar. En yararlı cevap, alarmın kesinlikle doğru ya da kesinlikle yanlış olduğunu söylemek değildir. Bir AC aşırı akım olayının daha sonra alınan sakin bir fotoğraftan değil, gerçek akım yolundan, gerçek faz yüklemesinden ve gerçek çalışma anından değerlendirilmesi gerektiğini açıklamaktır.

Bu daha iyi bir hizmet görüşmesi sağlar. Bu, soruşturmanın tahminden ziyade elektriksel davranışa dayandığını gösteriyor. Aynı zamanda güvene zarar veren iki aşırı durumdan da kaçınılır: alarmın kanıt olmadan bir yazılım hatası olarak göz ardı edilmesi veya her aşırı akım kodunun bir donanım arızasının kanıtı olarak ele alınması.

Sonuçta F33 tartışmalarının çoğu gizemli bir invertörle ilgili değil. Bunlar, toplam güç ile faz akımı arasındaki, kararlı durum okumaları ile kısa süreli olaylar arasındaki ve düzgün bir tek hat şeması ile kurulumun sahadaki fiili bağlantı şekli arasındaki boşlukla ilgilidir. Bu boşluğu kapattığınızda vakanın anlaşılması genellikle çok daha kolay hale gelir.
