Deye Inverter F55 (DC-Volt Yüksek Arıza) Pratik Analiz

Deye İnvertör F55 (DC) - Volt Yüksek - Arıza) Pratik Analiz - Gerçek Bir Durumdan Hızlı Sorun Giderme ve DC Aşırı Geriliminin İyileştirilmesi

Genel Bakış

F55 (DC - Volt Yüksek Arıza), Deye hibrit invertörlerde DC tarafı yüksek voltaj koruma arıza kodudur. Genellikle donanım arızasından ziyade sistem konfigürasyonu ve çalışma koşulu uyumsuzluklarından kaynaklanır. İnvertör tetiklendiğinde derhal PV girişini keser ve PV üretimini durdurur. Bu makale, üç gerçek yerinde ekran görüntüsü kullanarak F55'in temel nedenlerini ve tetikleme mantığını incelemekte ve veri izlemeden yerinde iyileştirmeye kadar standartlaştırılmış, sahada kullanıma hazır bir prosedür sunmaktadır. Kılavuz, Deye'deki tek kişilik konutların tamamı için geçerlidir. faz ve üç faz düşük gerilim hibrit invertörleri olup PV kurulumcularına ve İşletme ve Bakım personeline yöneliktir.

1. Vaka Arızası Olayı - Üç Ekran Görüntüsünden Temel Anomaliyi Kilitlemek

Bu durumda, konutsal PV depolama sistemi gündüz yüksek ışınımlı dönemlerde ihracatı tekrar tekrar durdurmuştur. Uzaktan izleme alarmları artırdı. Üçü açık - site ekran görüntüleri eksiksiz bir kanıt zinciri oluşturur ve temel sorunu açıkça gösterir:

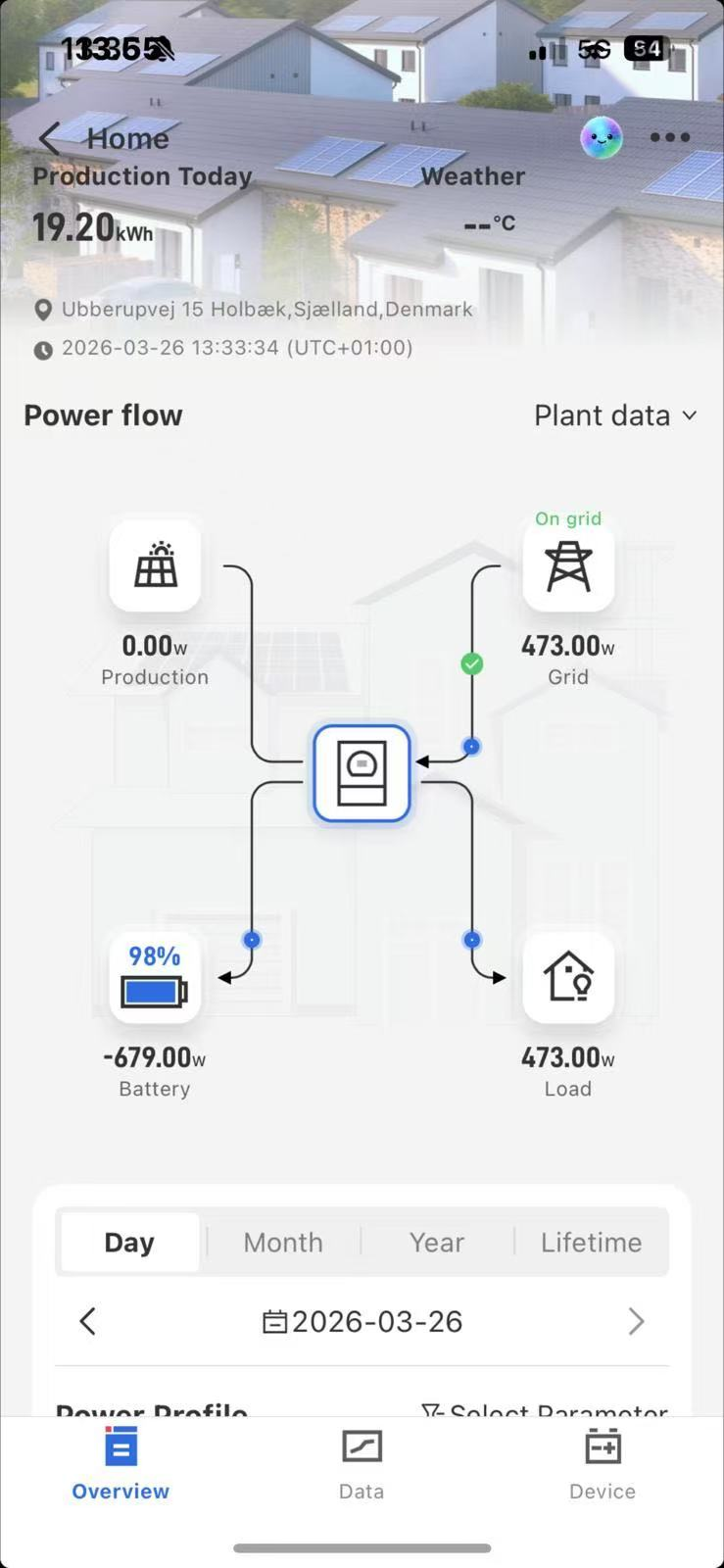

Şekil 1 - Güç Akışı Ekran Görüntüsü

PV üretim gücü doğrudan 0 W'a düşer. Sistem, PV üretimini durdurur ve tamamen

yüke hizmet etmek için şebeke beslemesi artı akü deşarjı. Bu müşteri - "Nesil yokluğun" algılanan belirtisi.

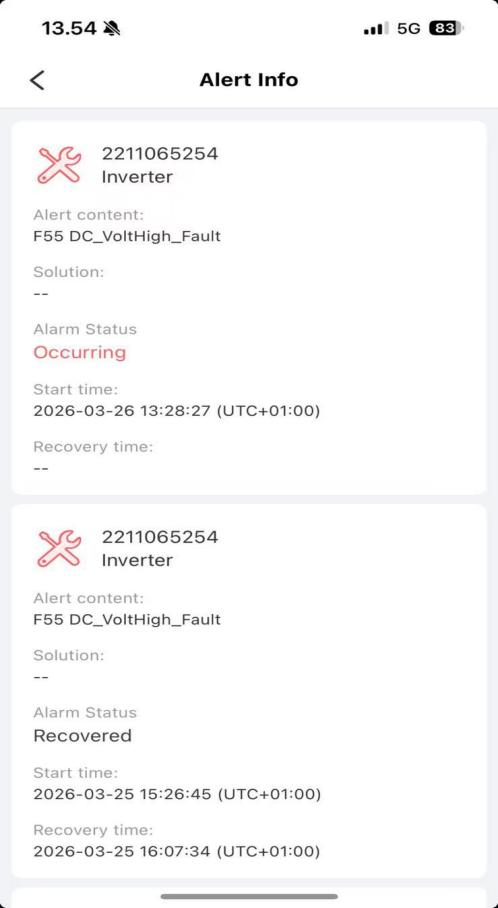

Şekil 2 - F55 Alarm Günlüğü Ekran Görüntüsü

Platform F55 DC'yi rapor ediyor - Volt Yüksek - DC barasının aşırı olduğunu gösteren hata voltaj. Arızalar gündüz yüksek sırasında meydana gelir - ışınım süreleri ve ışınım düştüğünde otomatik olarak temizlenir. Tekrarlanan model, tipik DC aşırı gerilim zamanlamasıyla eşleşir.

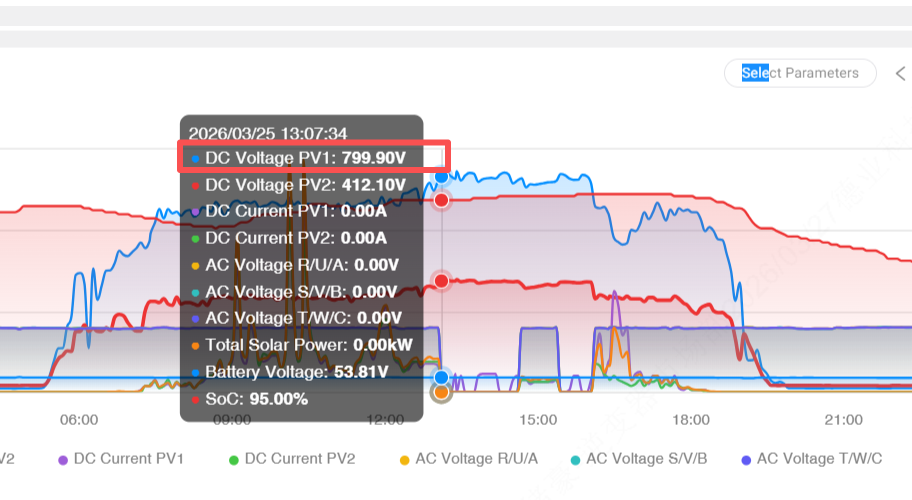

Şekil 3 - Operasyonel Veri Ekran Görüntüsü

Bu ekran görüntüsü root işleminin anahtarıdır - tanımlanmasına neden olur. Temel anormallikler açıktır: PV1 DC gerilimi 799,90 V'a yükselir, PV1 ve PV2 PV akımları 0,00 A'dır, akü SOC'si 53,81 V akü gerilimiyle %95'tir ve AC yan gerilimlerinin tümü 0 V olup invertörün şebekeyle bağlantısının kesildiğini gösterir.

Üç ekran görüntüsü aşırı DC'nin - yan voltaj invertörü tetikledi ' koruyucu eylemi gerçekleştirdi ve üretimin kapanmasına neden oldu. Neredeyse dolu bir pil, voltaj durumunu daha da kötüleştirdi.

2. F55 Arıza Çekirdeği Tanımı ve Durum Tetikleme Mantığı

1. Resmi tanım

F55, DC bara aşırı gerilim korumasını belirtir. İnvertör ' Koruma mantığı, yüksek DC voltajının IGBT'lere, DC bağlantı kapasitörlerine, akü BMS'sine ve diğer kritik bileşenlere zarar vermesini önler. DC voltajı yapılandırılmış koruma eşiğini aştığında invertör koruyucu eylemleri gerçekleştirir.

2. Bu durum için tam tetikleme mantığı

Üç ekran görüntüsünü invertör koruma davranışıyla birleştiren hata zinciri aşağıdaki gibidir ve tipik bir F55 senaryosunu temsil eder:

- Temel neden: PV1 dizisi seri bağlı çok fazla modül içerdiğinden açık devre voltajı invertörü önemli ölçüde aşıyor ' MPPT veya DC giriş limitleri. Ekran görüntüsü, tipik güvenlik limitlerini çok aşan 799,90 V'yi gösteriyor.

- Doğrudan tetikleme: Öğle vakti güçlü ışınım altında, PV voltajı daha da yükselir ve koruma eşiğini geçer.

- Arttırıcı faktör: %95'teki Pil SOC'si neredeyse dolu, fazla PV gücünü absorbe edecek kapasite kalmıyor. Aşırı enerji DC tarafında birikir ve voltajı daha yükseğe iter.

- Koruma eylemi: İnvertör F55'i tetikler, PV girişini keserek PV akımlarının sıfıra düşmesini sağlar ve şebeke bağlantısını keserek AC voltajlarının sıfır okumasını sağlar. PV gücü 0 W'a düşer ve sistem aktarımı durdurur.

- Otomatik kurtarma: Akşamları ışınım azaldıkça, PV voltajı güvenli aralığa düşer, koruma ortadan kalkar ve invertör normal çalışmaya devam eder.

3. F55'in Temel Nedenleri (Çoğunlukla Donanım Dışı Sorunlar)

Ekran görüntülerine ve saha istatistiklerine göre F55 arızalarının çoğu donanım kusurlarından kaynaklanmıyor. Bu durum, yerinde kontrollerin odak noktası olması gereken iki temel sebeple örtüşmektedir:

1. Aşırı PV dizi konfigürasyonu (birincil neden, ~%60)

Bu durum tipiktir: PV1 dizi serisi sayısı çok yüksek olduğundan açık devre voltajı 799,90 V'a ulaşarak invertörü çok aşıyor ' izin verilen giriş. Güçlü ışınım altında aşırı gerilim koruması kaçınılmaz olarak tetiklenir. Bazı durumlarda modül tipinde veya dizi sayısında PV1 ve PV2 arasında dengesizlik de görülerek bir dizinin güvenli voltajı aşmasına neden olur.

2. Yetersiz pil emilimi (ikincil, ~%25)

Yüksek battery SOC above 85% is not the root cause but acts as a voltage amplifier. With the battery nearly full, charging power drops and excess PV energy cannot be absorbed. If anti‑islanding or anti‑reverse settings prevent exporting to the grid, the excess energy accumulates on the DC side and accelerates F55 triggering.

Diğer yaygın olmayan - donanım nedenleri

- Aşırı katı ters dönme önleme limitleri, devre dışı bırakılmış güç yumuşatma veya voltajın aniden yükselmesine neden olan yanlış akü şarjı kesme ayarları gibi yanlış parametre ayarları.

- Gerilim algılamayı bozan ve yanlış aşırı gerilim algılamasına neden olan gevşek veya oksitlenmiş bağlantılar gibi DC kablolama sorunları.

4. Standartlaştırılmış F55 Sorun Giderme Prosedürü - Önce Uzak, Sonra Açık - sitesi

"Önce uzaktan ekran görüntüsü takibi, ardından yerinde pratik kontroller; donanımdan önce devreleri inceleyin" ilkesini izleyin. Üç ekran görüntüsü sorunların yaklaşık %90'ını tanımlayabilir ve gereksiz sökmeyi önleyebilir.

Adım 1 - Uzaktan ekran görüntüsü izleme (temel, temel nedeni kilitlemek için 5 dakika)

Platformdan üç temel ekran görüntüsünü alın ve dört noktayı doğrulayın:

- Şekil 2'den F55'i doğrulayın ve tetikleyicilerin yüksek ışınım sırasında meydana geldiğini ve PV'yi gösterdiğini doğrulayın - yan sorunlar.

- Şekil 3'ten PV voltajını ve akımını kontrol edin. MPPT'nin çok üzerinde voltaj veya sıfır akımla giriş limitleri, PV dizisi yapılandırma sorunlarına işaret eder.

- Şekil 3'ten pil SOC'sini kontrol edin. %85'in üzerindeki yüksek SOC, yetersiz emme kapasitesini gösterir.

- Şebeke sorunlarını kapatma nedeni olarak hariç tutmak için Şekil 1 ve Şekil 3'ten AC tarafını kontrol edin.

Adım 2 - PV tarafı yerinde kontroller (temel iyileştirme)

- PV'yi invertörden ayırın ve ekran görüntüsü okumalarını doğrulamak için PV1/PV2 açık devre voltajlarını bir multimetre ile ölçün.

- Dize sayımlarını yeniden hesaplayın ve açık devre voltajının beklenen sıcaklık koşulları altında güvenli sınırlar dahilinde olduğundan emin olun.

- PV DC terminallerini gevşek bağlantılar veya oksidasyon açısından inceleyin ve modülleri hasar veya gölgelenme açısından kontrol edin.

Adım 3 — Battery and parameter optimization (remove amplifying factors)

- Pil şarjı kesme ve diğer pil parametrelerini üretici varsayılanlarına geri yükleyin.

- 11:00-15:00 gibi ışınımın en yoğun olduğu saatlerde şarj etmekten kaçının ve emilim payını artırmak için şarjı şebekenin yoğun olmadığı dönemlere kaydırın.

- Düzenleyici izinler dahilinde ters dönme önleme/dışa aktarma sınırlarını uygun şekilde gevşetin ve voltaj artışlarını bastırmak için güç yumuşatmayı etkinleştirin.

Adım 4 — Hardware checks (only if prior steps fail, rare)

- İnverter donanım yazılımını güncelleyin ve gerekirse fabrika ayarlarını geri yükleyin ve parametreleri yeniden yapılandırın.

- DC voltaj sensörlerinin, IGBT'lerin ve akü BMS'sinin incelenmesi için Deye teknik desteğiyle iletişime geçin. İnverteri izinsiz sökmeyin.

5. Duruma Özel İyileştirme Planı — Pratik ve Dayanıklı

PV dizi düzeltmesine ve pil/parametre optimizasyonuna odaklanın. Aşağıdaki eylemlerin tümü sahada yürütülebilir ve yinelenmeyi ortadan kaldırmalıdır.

1. PV tarafı çekirdek iyileştirmesi

- 799,90 V'luk PV1 voltajı değeri için, açık devre voltajının invertör dahilinde kalması için PV1 dizi serisi sayısını hemen azaltın ' Güvenlik payı ile izin verilen giriş aralığı. Yeniden yapılandırmanın ardından, bağlantısı kesilmiş durumdayken açık devre voltajını ölçün ve yalnızca okumalar normal olduğunda yeniden bağlayın.

- PV1 ve PV2'nin aynı modül türlerini, dizi sayılarını ve tercihen aynı üretim partilerini kullandığından emin olun. Diziler arası voltaj farklılıklarını minimum düzeyde tutun.

2. Pil ve parametre optimizasyonu

- Pil şarjı üst sınırını, PV emilimi için boşluk bırakacak bir seviyeye (örneğin, %80–%85 SOC) ayarlayın.

- DC enerji birikimini önlemek için izin verilen yerlerde şebekeye sınırlı ihracata izin verin.

- Ani voltaj veya güç dalgalanmalarını bastırmak için güç yumuşatma ve PV güç sınırlama özelliklerini etkinleştirin.

3. Basit rutin bakım

- PV ve akü taraflarındaki DC terminallerini sıkın, oksidasyonu giderin ve uygun izolasyonu sağlayın.

- PV voltajını ve akü SOC'sini izlemek ve anormallikler ortaya çıkarsa erken müdahale etmek için aylık olarak üç temel ekran görüntüsünü alın.

7. Temel Çıkarımlar

- F55 normal bir güvenlik koruma eylemidir ve mutlaka donanım arızasını göstermez. Çoğu olay PV dizi konfigürasyonunun invertör limitlerini aşmasından kaynaklanır. Pilin yüksek SOC'si ve uygunsuz parametre ayarları, yaygın olarak görülen yükseltici faktörlerdir.

- Hızlı teşhis üç ekran görüntüsüne dayanır: güç akışı, alarm kaydı ve operasyonel veriler. Bu görüntüler çoğu durumda beş dakikalık temel neden takibine olanak sağlar.

- İyileştirme öncelikleri: Temel nedeni ortadan kaldırmak için PV dizi konfigürasyonunu düzeltin ve güçlendirici koşulları ortadan kaldırmak ve tekrarı önlemek için akü ve invertör parametrelerini optimize edin.

Uygulanabilir kontrol listesi

- Her olay için Şekil 1, Şekil 2 ve Şekil 3'ü alın ve kaydedin.

- PV Voc bağlantısını kesin ve sahada ölçün.

- İnvertör giriş limitlerini karşılamak için dizi sayılarını yeniden hesaplayın ve ayarlayın.

- Pil şarj limitlerini pil satıcısıyla koordine edin ve güç yumuşatmayı etkinleştirin.

- Değişiklikleri belgeleyin ve uzaktan ekran görüntüleri aracılığıyla aylık olarak izleyin.
