Deye Hibrit İnvertör Modellerinin Teknik Karşılaştırması: SUN-8K-SG02LP1-EU-AM2 vs SUN-8K-SG05LP1-EU vs SUN-8K-SG05LP1-EU-SM2

Gelişen güneş enerjisi ortamında, invertör tasarımı genel sistem verimliliği, güvenliği ve kullanılabilirliği açısından çok önemli bir rol oynamaktadır. Bu makale, sistem tasarımcılarına ve kurulumculara en uygun seçeneği seçmede yardımcı olmak amacıyla üç Deye 8kW hibrit invertör modelinin (SUN-8K-SG02LP1-EU-AM2, SUN-8K-SG05LP1-EU ve SUN-8K-SG05LP1-EU-SM2) ayrıntılı teknik karşılaştırmasını sağlar.

İlgili ürünleri satın almanız gerekiyorsa, İnvertör kataloğumuzu keşfedin veya daha fazla model seçeneği için doğrudan bizimle iletişime geçin.

1. Soğutma ve Görünüm
SUN-8K-SG02LP1-EU-AM2'nin sol tarafında üç harici soğutma fanı bulunur. Kulağa monteli kurulumu destekler ve arka montaj plakası içermez. Özellikle D4B PV konnektörlerini içermemesi dikkat çekicidir.

SUN-8K-SG05LP1-EU, alta monteli iki soğutma fanı (1 büyük, 1 küçük) kullanır ve PV konektörleri içerir. Duvara montaj plakasıyla birlikte verilir.

SUN-8K-SG05LP1-EU-SM2 ayrıca ikili alt fan kurulumunu da benimser. Vidasız, mandalla açılan ön kapağı ve birlikte verilen duvara montaj plakasıyla estetiği ve montaj kolaylığını artırır.

2. Elektrik Girişi ve PV Yapılandırması
Her üç model de 26 26 A'lık aynı maksimum PV giriş akımını paylaşıyor ve 2/2 2 PV dizisi girişlerini destekleyerek güneş paneli konfigürasyonunda esneklik sağlıyor.

3. İç Yapı ve Devre Tasarımı
SUN-8K-SG02LP1-EU-AM2, iki ICT bağlantı noktası, PV hızlı bağlantı terminalleri ve iki hızlı kapatma arayüzüyle öne çıkıyor. Bir adet 12 Vdc yardımcı güç kaynağı içerir ve SG05 platformu üzerinden gelişmiş izolasyon ve sürücü kartları sağlar. Ancak Wi-Fi kartını yeniden kullanır.

SUN-8K-SG05LP1-EU bir ICT bağlantı noktası içerir ve D4B (MC4 tipi) konektörleri kullanır. Hızlı kapanma bağlantı noktalarına sahip değildir ve 12 V yardımcı çıkışa sahip değildir.

SUN-8K-SG05LP1-EU-SM2, SG05LP1-EU'yu temel alarak bir ICT bağlantı noktasını, D4B konektörlerini ve iki hızlı kapatma bağlantı noktasını korur. 12 Vdc yardımcı çıkış içerir ve daha fazla yapılandırma esnekliği için ATS bağlantı noktasında bir DIP anahtarı kontrolü sunar.

4. PCB ve Kart Mimarisi
SUN-8K-SG02LP1-EU-AM2, SG05'e kıyasla ek izolasyon ve sürücü kartları sunar. Wi-Fi modülü yeni entegre edilmedi, yeniden kullanıldı.

SUN-8K-SG05LP1-EU, ek geliştirmeler olmadan temel SG05 PCB yığınını kullanır.

SUN-8K-SG05LP1-EU-SM2, SG05 ile çekirdek mimariyi paylaşır ancak standart olarak DRM kartı desteğiyle yeni ana kontrol, LCD ve ekstra yardımcı kartlar içerir.

5. Boyut ve Ağırlık
SG02LP1-EU-AM2, 420 × 670 × 233 mm ve 35,6 kg ile en büyüğü ve en ağırıdır.

SG05LP1-EU, 330 × 580 × 232 mm ve 24,9 kg ağırlığıyla daha kompakttır.

SG05LP1-EU-SM2, 366 × 589,5 × 237 mm ve 26,8 kg ağırlığıyla ikisinin arasında yer alıyor.

6. Bağlantı Noktası Düzeni ve Arayüz Tasarımı

Üç model, port düzeni ve CT arayüzü desteği açısından önemli farklılıklar göstermektedir:

SG02LP1-EU-AM2'de iki CT arayüzü, PV hızlı bağlantı terminalleri ve 12 V yardımcı çıkışlı iki hızlı kapatma bağlantı noktası bulunur.

SG05LP1-EU, bir CT arayüzünü, D4B konnektörlerini destekler ve hem hızlı kapatma hem de yardımcı güçten yoksundur.

SG05LP1-EU-SM2, bir CT arayüzü, D4B konnektörleri, iki hızlı kapatma bağlantı noktası, bir 12 V yardımcı besleme ve ATS bağlantı noktasında DIP anahtarı entegrasyonuyla bunu geliştirir.

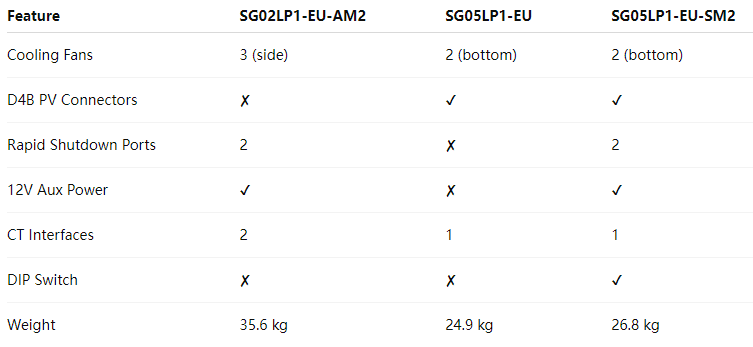

Çözüm

Tavsiye:

SG02LP1-EU-AM2, gelişmiş izolasyon, çift CT ölçümü ve 12V aux çıkışı ve gelişmiş bağlantı noktası kontrolü gerektiren sistemler için idealdir.

SG05LP1-EU, daha az yardımcı ihtiyacı olan kurulumlara uygun, daha hafif ve daha temel bir seçenektir.

SG05LP1-EU-SM2 iyileştirilmiş özellikler, gelişmiş kontrol ve daha iyi estetik ile bir denge kuruyor ve bu da onu genel uygulamalar için en gelişmiş model haline getiriyor.
