Ev PV Enerji Depolama Sistemleri için Yangın Güvenliği Uyarısı: İtfaiyecinin Korumasının Otomatik Kapanma ile Sağlanması

Konut fotovoltaik (PV) enerji depolama sistemleri giderek yaygınlaştıkça, yangın güvenliği kritik bir endişe olarak ortaya çıkmaktadır - özellikle acil durumlarda. Bir ev yangını meydana geldiğinde belirli ve tehlikeli bir senaryo ortaya çıkabilir ve ana kesici itfaiyeciler tarafından kapatılır. Evin ızgaradan kopuk olmasına rağmen, gizli bir risk kalır: İnvertör şebeke dışı modda çalışmaya devam edebilir ve piller ve güneş panelleri aracılığıyla yüklere güç sağlayabilir. Bu devam eden enerji arzı, ilk müdahale ekipleri için ciddi bir güvenlik tehdidi oluşturabilir.

Gizli tehlike

Elektrik yükleri invertörün "yük" bağlantı noktasına bağlanırsa, ana ızgara bağlantısı kesildikten sonra bile, invertör hala aletleri pil ve PV enerjisi ile güçlendirebilir. Bu devam eden güç teslimi, sistemin tamamen enerjilendirildiğini varsayan itfaiyeciler için tehlikeli bir ortam yaratır.

Ayrıca, her sistemin ana kesiciye yakın bir şekilde kurulmasını beklemek gerçekçi değildir, yani bir yangın acil durum sırasında manuel kapatma mümkün olmayabilir.

Yangın Güvenliği Çözümü

Güvenilir ve otomatik bir kapatma mekanizması esastır. Amaç, sadece ızgara kopukluğuna veya manuel müdahaleye güvenmek yerine yangın algılama sistemleri tarafından tetiklenen otomatik invertörün kapatılmasını sağlamaktır.

Güvenlik çözümünün temel bileşenleri

PV tarafı: Hızlı kapatma cihazları (RSD'ler)
PV modül seviyesinde kapatma işlevselliğini destekleyen hızlı kapatma cihazlarını veya optimize edicileri yükleyin.

Bunlar, tetiklendikten sonra, PV modüllerinin yüksek voltajlı DC gücü üretmeyi durdurmasını ve çatı alanlarını yangınla mücadele operasyonları için daha güvenli hale getirmesini sağlar.

AC tarafı: Yangın alarmı entegrasyonu

Evin yangın alarm sistemini invertörle entegre edin.

Yangın alarmı, derhal kapatılmayı zorlamak için invertöre kuru temas sinyali veya 12V DC girişi gönderebilir.

Sistem nasıl çalışır

İnvertörlerin kendileri ateşi tespit edemezler.

Ancak, yangın algılama sistemleri şu şekilde yapılandırılabilir:

Kuru bir kontak kapatma gönderin (örneğin, röle çıkışı yoluyla)

Veya invertör üzerindeki belirlenmiş terminallere 12V DC sinyali sağlayın.

İnvertör kapatma sinyalini aldıktan sonra:

AC çıkışı hemen durdurulur.

Bağlı yüklere güç kesilir.

Sistem, itfaiyecileri kazara elektrik şokundan veya ark flaşından koruyan güvenli, kapatma durumuna girer.

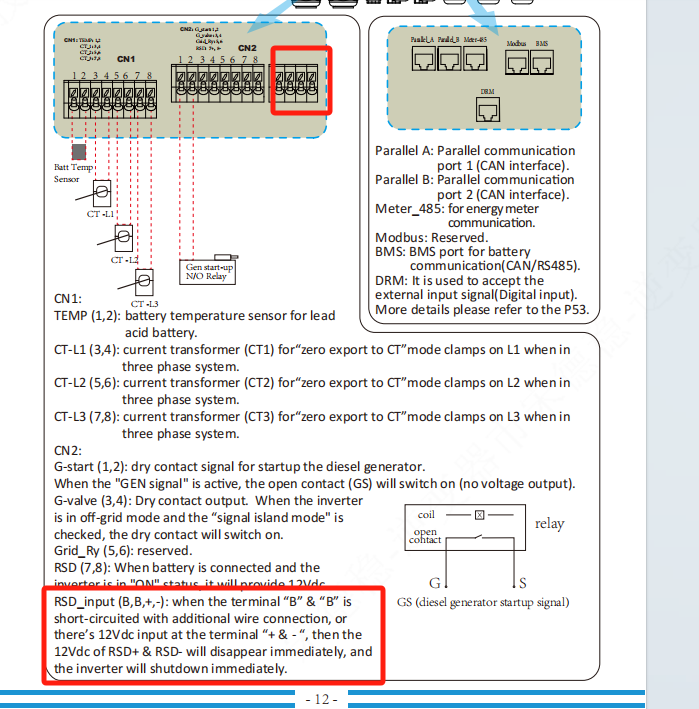

Referans uygulaması (resme dayalı)

Görüntü referansına göre:

Kapatmak için “B” ve “B-” (RSD girişi) terminallerini kullanın.

Bir yangın alarmı veya diğer devre şortları “b” ve “b” veya “” ve “-” arasında 12V sinyali uygularsa, invertör hemen kapanır.

Bu işlevsellik, RSD & RSD'den 12V DC'nin kaybolmasını ve sistem devre dışı bırakılmasını onaylar.

Anahtar paket

Yangın alarmlarına yanıt olarak otomatik invertörün kapatılması, acil durum personelinin güvenliği için kritik öneme sahiptir.
Riski en aza indirmek için:

PV hızlı kapatma mekanizmaları uygulayın.

İnverter ile iletişim kurmak için yangın alarm sistemlerini entegre edin.

Yangınlar sırasında kapanmanın otomatik olarak tetiklendiğinden emin olun ve bunu normal ızgara kesintilerinden ayırın.

Bu korumaları entegre ederek, hem ev sahipleri hem de acil müdahale ekipleri için daha güvenli bir ortam yaratırız.
