Deye SG06LP1 vs SG05LP1: Tek Fazlı Hibrit İnvertör Karşılaştırması

SG06LP1 Serisini Farklı Kılan Nedir?

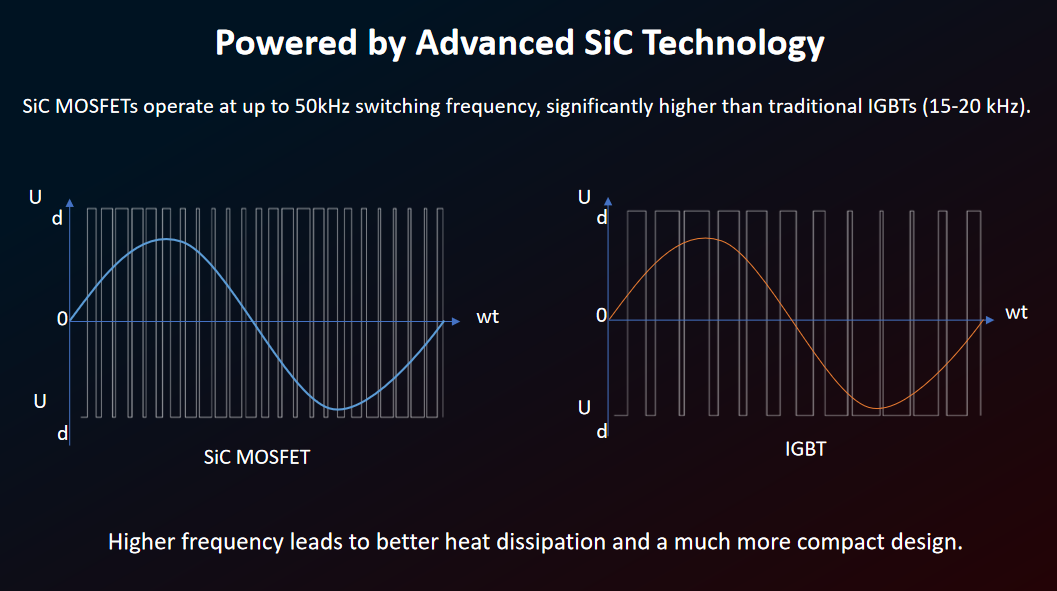

Tek fazlı hibrit invertörün boyutu, anahtarlama bileşenlerinin ne kadar ısı tutabileceğine göre belirleniyordu. Deye'nin SG06LP1 serisi, geleneksel IGBT'leri silisyum karbür (SiC) MOSFET'lerle değiştirerek bu denklemi değiştiriyor. 50kHz IGBT tabanlı tasarımların tipik 15-20kHz'iyle karşılaştırıldığında.

Daha yüksek anahtarlama frekansı, invertörün dahili filtreleme bileşenlerinin (indüktörler, kapasitörler) temiz bir çıkış dalga biçimini şekillendirirken önemli ölçüde küçülebileceği anlamına gelir. Döngü başına daha az ısı üretilmesi, üniteyi serin tutmak için gereken soğutucunun boyutunu da azaltır.

26-9-2-1-1

Pratik sonuç doğrudan teknik özellikler sayfasında gösterilir: tek fazlı alçak gerilim hibrit güneş enerjisi invertörleri Bu SiC platformu üzerine inşa edilenler, karşılaştırılabilir güç değerlerinde ağırlığı %42'ye kadar azaltırken yaklaşık %0,6 daha yüksek verimlilik elde ediyor.

Bir Bakışta Tam Diziliş

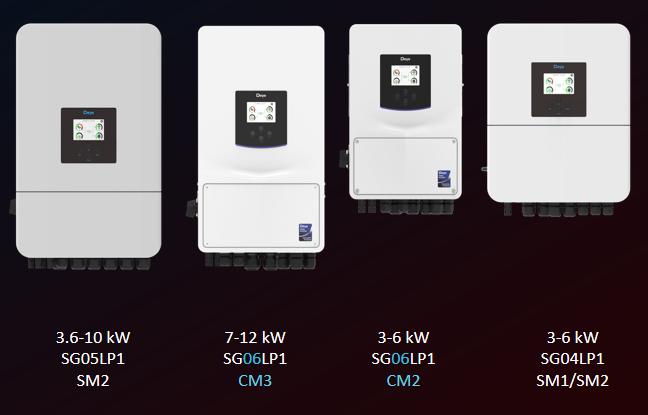

SG06LP1 serisi iki güç bandına ayrılmıştır. 3-6kW modeller (SG06LP1-CM2) daha küçük konut kurulumlarını hedeflerken, 7-12kW modeller (SG06LP1-CM3) daha büyük evleri veya hafif ticari yükleri kapsar. Her ikisi de 3,6-10 kW arasında mevcut olan eski SG05LP1 serisi ve 3-6 kW giriş seviyesindeki SG04LP1 serisiyle birlikte yer alıyor.

26-9-2-1-2

Adlandırma kuralı burada önemlidir. CM2 ve CM3, yeni SiC tabanlı kontrol kartlarını belirtirken SM1/SM2, halen SG04LP1 ve SG05LP1 etiketleri altında satılan eski IGBT platformunu işaret ediyor. Hangi son eke baktığınızı bilmek, gerçekte hangi nesil dahili elektronikleri satın aldığınızı gösterir.

3-6kW Modeller: SG06LP1-CM2 ve SG05LP1-SM2

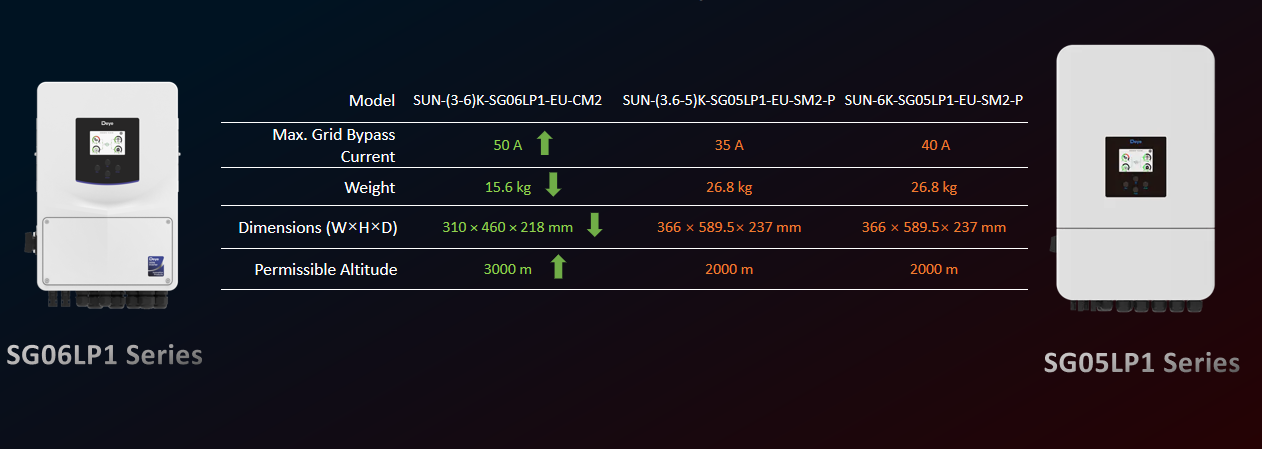

Giriş seviyesi güç kademesinde, fiziksel ayak izi açısından kuşaklar arası fark en fazladır. SUN-(3-6)K-SG06LP1-EU-CM2'nin ağırlığı 15,6 kg Her iki SG05LP1-SM2-P varyantı için 26,8 kg'a karşılık, aynı işi yapan ünitelerde 11 kg'ın üzerinde bir fark.

Boyutlar aynı modeli izler: CM2 için 310×460×218 mm, SM2-P modelleri için ise 366×589,5×237 mm. Bu, dolap veya malzeme odası alanının dar olduğu duvara monte kurulumlar için anlamlı derecede daha küçük bir ayak izidir.

26-9-2-1-3

Bu modelleri boyutların ötesinde iki sayı daha ayırıyor. CM2'deki maksimum şebeke bypass akımı, SM2-P ünitelerindeki 35A (3,6-5K varyantı) ve 40A'ya (6K varyantı) göre daha yüksek şebeke geçiş yükleri bekleyen kurulumlar için uygun olan 50A'ya ulaşır. İzin verilen yükseklik de 2000 m'den 3000 m değer kaybının gerçek bir tasarım kısıtlaması haline geldiği dağ veya yüksek rakımlı alanlar için önemlidir.

7-12kW Modeller: SG06LP1-CM3 vs SG05LP1-SM2/SM3

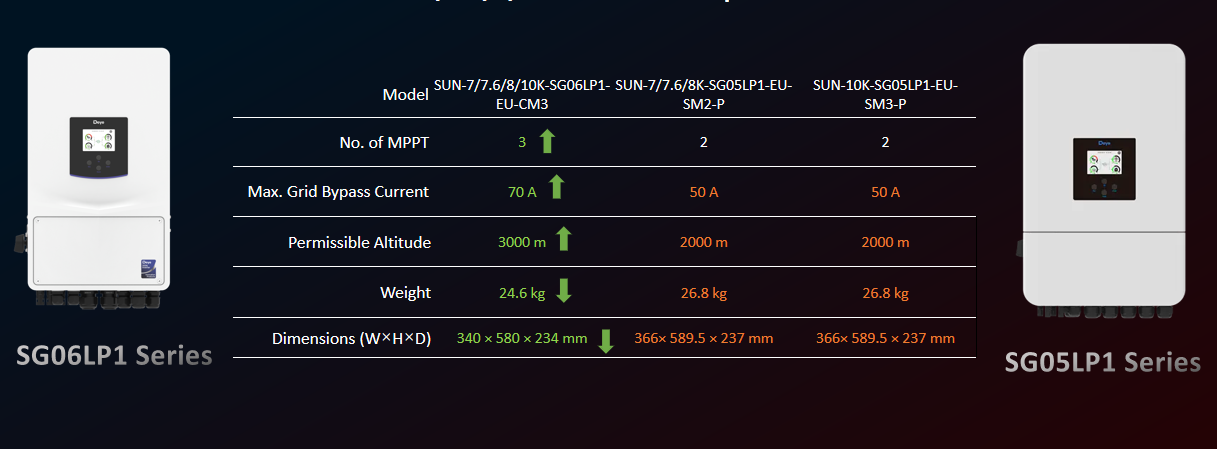

7-12kW kademesine kadar ölçeklenen SG06LP1-CM3 serisi, SG05LP1'in bu aralıkta sunmadığı bir yeteneği ekler: üçüncü bir MPP izleyici. SUN-(7-8)K-SG05LP1-EU-SM2-P ve SUN-10K-SG05LP1-EU-SM3-P'nin her ikisi de 2 MPPT çalıştırdığında CM3 çalışır 3 birden fazla çatı düzlemine veya yönelimine bölünmüş diziler için daha esnek dizi konfigürasyonlarının önünü açıyor.

26-9-2-1-4

Baypas akımı, alt kademede görülen aynı kuşak sıçramasını görüyor: CM3'te 70A'ya karşı her iki SG05LP1 varyantında 50A. Ağırlık 26,8 kg'dan 24,6 kg'a düşer ve ayak izi 366×589,5×237 mm'den 340×580×234 mm'ye küçülür. İzin verilen rakım yeniden 3000 m'ye çıkar; bu da daha küçük güçlü CM2 modellerinde görülen iyileşmeyle eşleşir.

Tam Spesifikasyon Referans Tablosu

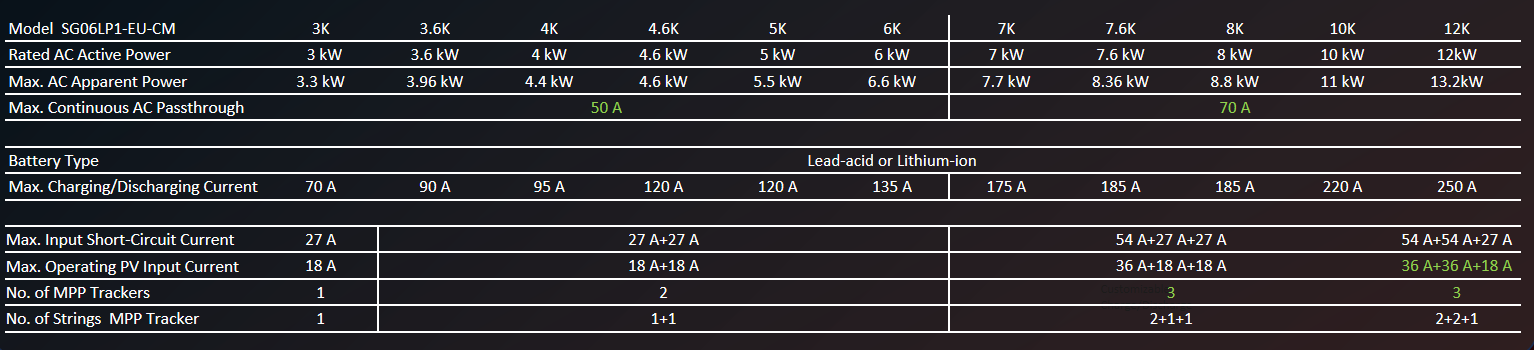

Başlık karşılaştırmalarının ötesinde, SG06LP1-EU-CM serisinin tamamı 3K'dan 12K'ya kadar on güç değerini kapsıyor ve hepsi aynı kurşun-asit veya lityum-iyon pil uyumluluğunu paylaşıyor. MPP izleyici sayısı güce göre ölçeklenir: tek izleyicili konfigürasyonlar 3-6K modellerinde çalışır, iki izleyici 3,6K-6K birimlerini kapsar ve 7K'dan başlayarak üç izleyici görünür.

26-9-2-1-5

Şarj etme ve boşaltma akımı, 3K modelinde 70A'dan 12K amiral gemisinde 250A'ya kadar aralık boyunca istikrarlı bir şekilde tırmanıyor. Maksimum çalışma PV giriş akımı benzer bir eğri izleyerek üç izleyicili tasarımı sayesinde 12K ünitesinde 36A 36A 18A'ya ulaşır. Dizi düzeni planlaması yapan herkes için bu tablo kontrol etmenin en hızlı yoludur. MPP izleme kapasitesi kablolama seçeneklerini nasıl etkiler? Belirli bir modele geçmeden önce.

SG06LP1 ve SG05LP1 Arasında Seçim Yapmak

Yeni kurulumların çoğu için, SG06LP1 serisi kağıt üzerinde daha yetenekli bir seçimdir: daha hafif, daha küçük, daha yüksek bypass akımı ve - 7 kW'tan fazla kademede - ekstra bir MPP izleyici. SG05LP1 serisi, CM serisi stoğunun henüz yerel olarak mevcut olmadığı veya kurulumcunun zaten yedek parçalara sahip olduğu ve SM platformuna ilişkin devreye alma bilgisine sahip olduğu durumlarda hala anlamlıdır.

Rakım ayrıca işaretlenmeye değer. 2000 m'nin üzerindeki projelerde, bu veri kümesindeki bu derecelendirmeyi karşılayan bir SG05LP1 seçeneği yoktur; SG06LP1'in 3000 m'lik izin verilen yüksekliği, sahip olunması güzel bir gereklilik olmaktan ziyade zor bir gereklilik haline gelir. Bunun ötesinde, karar genellikle bileşen kullanılabilirliğine göre kurulum alanı tasarrufunun ve baypas boşluk payının ne kadar değerli olduğuna bağlıdır. Her projenin en yeni platforma ihtiyacı yoktur ancak yük için doğru boyutlu invertörün seçilmesi raftaki en yüksek puan alan modeli kovalamaktan daha önemlidir.
