1. Giriş

BBC teknoloji raporlarında, ev enerji depolama sistemleri genellikle enerjiden bağımsız "ev elektrik santralleri" olarak tasvir ediliyor; çatıdaki güneş panelleri gündüzleri elektrik üretiyor, piller geceleri veya yağmurlu günlerde güç sağlıyor ve vadideki elektrik fiyatlarının, şebeke dalgalanmalarının ve hatta aşırı hava koşullarının üstesinden geliyor. Ancak gerçek dünyadaki kurulum "tak ve çalıştır"dan çok uzaktır. Deye'nin (Profesyonel bir enerji depolama ve invertör markası olan Deye) düşük voltajlı lityum pilleri SE-F16 ve RW-F16 (her ikisi de 16kWh LiFePO₄, 51,2V nominal), SUN-10K-SG05LP3-EU-SM2 (10kW üç fazlı düşük voltajlı hibrit invertör) ile eşleştirildiğinde, güvenilir olacak şekilde tasarlanmış olmasına rağmen, genellikle gerçek kablolama, iletişim ve paralellemede anormallikler gösterir. Deye resmi kılavuzlarına, kullanıcı forumlarına (DIY Solar Forum gibi) ve gerçek kurulum örneklerine dayanan bu makale, sıradan ev sahiplerinin veya kurulumcuların tuzaklardan kaçınmasına yardımcı olmak için dört tipik sorunu ve bunların çözümlerini analiz ediyor. Veriler en son 2025-2026 ürün spesifikasyonlarından gelmektedir ve gerçek performans sıcaklık, SOC vb. faktörlerden etkilenir.

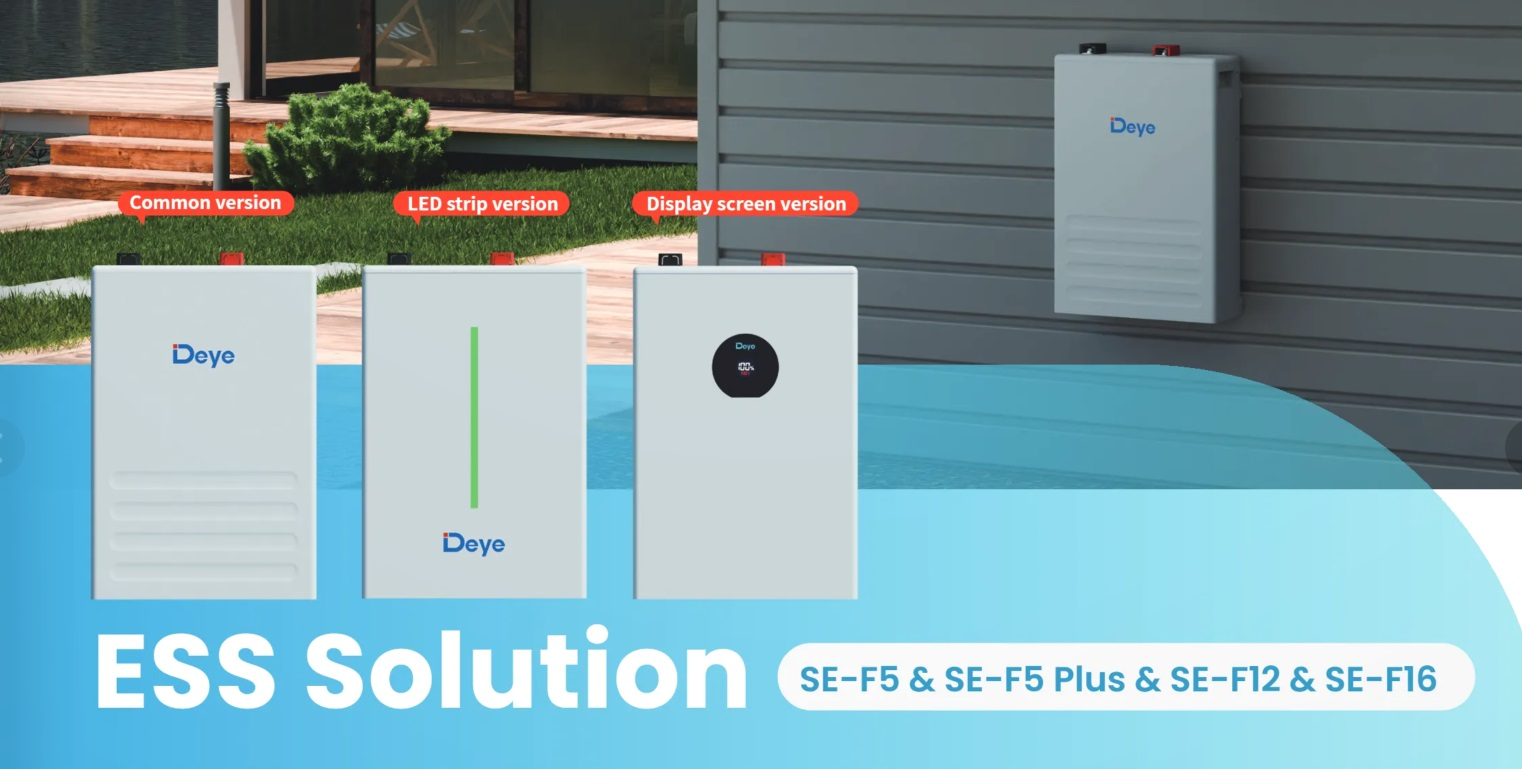

Şekil 1. Deye SE-F16 serisinin resmi görselleri

2.1 Birinci Durum: BMS İletişim Arızası - "Pil Yanıt Vermiyor", Sistem Doğrudan Kapatılıyor

En yaygın sorun noktası: invertörde "comm./F01-F64" görüntüleniyor veya pil LCD'si "W31 Pil iletişim uyarısı (PCS iletişimi başarısız)" raporunu veriyor. Üç fazlı bir Alman ev sahibi bir adet SUN-10K-SG05LP3-EU-SM2 iki adet RW-F16 ünitesi kurdu; Güç açıldıktan sonra invertör tekrar tekrar alarm verdi, pil SOC'si görüntülenmedi ve şarj/deşarj tamamen başarısız oldu. Sebep Analizi: Deye aküleri, CAN 2.0 (RJ45 portu) aracılığıyla invertörle iletişim kuran yerleşik bir BMS'ye (Pil Yönetim Sistemi) sahiptir. Yaygın nedenler şunları içerir:

• İletişim kablosunun gerektiği gibi ferrit halkayla donatılmaması (uzun mesafeli kablolama için paraziti önlemek amacıyla 4 tur sarılması önerilir).
• Yanlış kablolama sırası (CAN-H/L ters çevrilmiş).
• Yanlış açılış sırası (önce akü servis anahtarı, ardından BMS anahtarı ve son olarak invertör AÇIK konuma getirilmelidir).
• İnvertör "Li-BMS" modu Deye yerel protokolüne (veya yanlış seçilmiş Pylontech veya diğer üçüncü taraf protokolüne) ayarlanmamış.
• RW-F16 klasik modeldir; SE-F16 otomatik ağ iletişimini desteklese de, ürün yazılımı uyumsuzluğu yine de "Ana adres tekrarını" tetikleyebilir.

Pratik Çözümler:

1. Kapattıktan sonra, pilin “PCS” portunu invertörün BMS CAN portuna yeniden bağlamak için orijinal CAT5E iletişim kablosunu kullanın.
2. İletişim kablosu uzunsa veya sahada güçlü elektromanyetik girişim varsa, bir ferrit halka takılmalı ve düzgün şekilde sarılmalıdır.
3. Paralelleştirmeden önce, voltaj farkını azaltmak ve dolaşımdaki akımı önlemek için tüm aküleri %100 SOC'ye kadar şarj edin.
4. İnverterin “Pil Kurulumu”na girin ve “Li-BMS” protokolünü Deye yerel protokolüne ayarlayın (genellikle otomatik olarak tanınır veya 00 modunu seçin).
5. Standart açılış sırası: akü servis anahtarı AÇIK → BMS anahtarı AÇIK → invertörün başlatılması.
6. Hala anormalse Deye Uygulaması veya izleme platformu aracılığıyla BMS günlüğünü kontrol edin; yalnızca Deye orijinal invertörleri çevrimiçi akü donanım yazılımı yükseltmesini destekler; üçüncü taraf invertörler bu işlemi gerçekleştiremez.

Sahip Geri Bildirimi: Bu adımları izledikten sonra sistem 10 dakika içinde normale döndü ve SOC verileri gerçek zamanlı olarak senkronize edildi. Kılavuz açıkça şunu belirtmektedir: PCS iletişim alarmları için, önce izleme yazılımı aracılığıyla teşhis yapın ve sistemi hatalı çalıştırmayın.

2.2 İkinci Durum: Paralel Pil Dengesizliği - Biri "Dolu", Diğeri "Açlıktan Ölmek"

Çoklu pil genişletme sırasında yaygın olarak görülen durum: İki SE-F16 ünitesini paralel bağladıktan sonra biri şarj olmaya devam ederken diğer SOC %60'ta kalır, bu da toplam kapasitenin boşa harcanmasına ve hatta "Hücre voltajı aşırı farkının" tetiklenmesine neden olur. Polonyalı bir villa sahibi (4 RW-F16 10kW invertör), paralelleme sonrasında pik yük altında alarmlarla birlikte dengesiz deşarj akımı tespit etti. Neden Analizi:

• RW-F16, GİRİŞ → ÇIKIŞ zincirleme bağlantı gerektirir; SE-F16, DIP anahtarları olmadan otomatik ağ bağlantısını destekler, ancak yanlış iletişim kablosu sırası veya adres çakışması yine de ağ bağlantısının bozulmasına neden olabilir.
• Paralelleştirmeden önce Pil SOC'si tutarsız (manuel olarak paralelleştirmeden önce tüm pillerin kesinlikle %100'e kadar şarj edilmesi gerekir).
• Güç kablosunun kesiti çok küçük veya bağlantı torku yetersiz (önerilen 2/0 AWG, standart tork 24,5Nm).
• İnverter maksimum şarj/deşarj akımı, toplam akü kapasitesine göre yapılandırılmamış: SUN-10K-SG05LP3-EU-SM2 maksimum şarj/deşarj akımı 240A, tek RW-F16 sürekli deşarj akımı 160A.

Pratik Çözümler:

1. Paralelleştirmeden önce, her aküyü ayrı ayrı %100 SOC'ye kadar tamamen şarj edin ve voltaj tutarlılığını sağlamak için 24 saat bekletin.
2. İletişim kabloları GİRİŞ → ÇIKIŞ zincirleme şeklinde sıkı bir şekilde bağlanmalıdır; tek bir ünite, toplam kapasitesi 512kWh'a kadar olan 32'ye kadar paralel üniteyi destekler.
3. SE-F16, DIP anahtarı ayarı gerektirmez; RW-F16 paralel mod: ≤15kW invertörler için Mod 1, >15kW invertörler için Mod 2.
4. İnvertör “Pil Kurulumu”nda paralel modu etkinleştirin, toplam kapasiteyi ve maksimum şarj/deşarj akımını doğru şekilde ayarlayın; Aşırı ısınmayı önlemek için tek RW-F16 sürekli akımın 160A ile sınırlandırılması önerilir (dahili 125A devre kesici ek koruma sağlar).
5. Deye bulut platformu veya Uygulaması aracılığıyla bireysel akü hücresi voltajını ve sıcaklık farkını gerçek zamanlı olarak izleyin; Voltaj farkı 0,5V'u aşarsa derhal kabloları ve bağlantıları kontrol edin.

Sonuç: Onarımın ardından cihaz sahibi, dengeli akü şarjı/deşarjı ve eşit akım dağıtımı sağlayarak sistemin öz tüketim oranını %30 artırdı. Kılavuz açıkça uyarıyor: Paralel modda, tek bir pilin sürekli akımı sınırı aşarsa, aşırı ısınmaya ve hatta güvenlik risklerine neden olabilir.

.

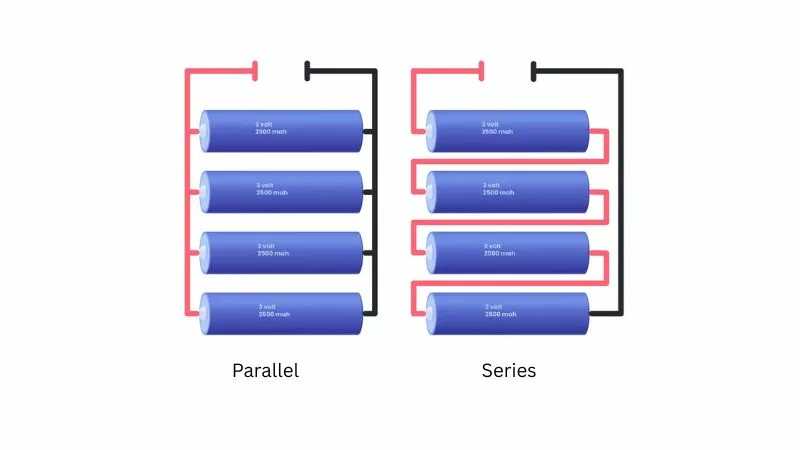

Şekil 2. Akü paralel ve seri bağlantı prensibinin şematik diyagramı

2.3 Üçüncü Durum: Topraklama ve DC Arızası - F22/F56 Alarmı, Güvenlik Tehlikesi

SUN-10K-SG05LP3-EU-SM2 kurulumundan sonra, F22 (olası topraklama veya DC bağlantı anormalliği) veya F56 (DC bara voltajı çok düşük) sıklıkla rapor edilir. Fransız bir kurulumcu, RW-F16'yı duvara monte ederken ara sıra "çevrimdışı" sorunlarla karşılaştı; invertör anormal derecede düşük akü voltajı gösterdi (gerçek akü voltajı 51V normal). Neden Analizi:

• Topraklama bağlantısı güvenilir değil (invertör muhafazası ve akü, PE koruyucu topraklamaya uygun şekilde bağlanmalıdır).
• DC pozitif/negatif kablo torku standarda (24,5Nm) kadar değil veya ters polarite (invertöre doğrudan zarar verebilir).
• RW-F16, dahili 125A çift kutuplu devre kesiciye sahiptir; SE-F16, 230A'e kadar sürekli deşarj kapasitesine sahiptir; Ortam sıcaklığı 0°C'nin altında olduğunda akü BMS'si şarjı yasaklar ve korumayı tetikler.
• CT akım trafosu yanlış yönde takılmış (sıfır dışa aktarma modunda ok yük tarafını göstermelidir).

Pratik Çözümler:

1. Kurulumdan önce, tüm DC kablolarının tork gereksinimlerini karşıladığından emin olun, pozitif ve negatif kutupları kesin bir şekilde ayırın ve bunları asla ters çevirmeyin.
2. Eş potansiyel bağlantı oluşturmak için invertör muhafazası ve akü muhafazası aynı PE noktasına güvenilir bir şekilde topraklanmalıdır.
3. İnverterin “Sistem Alarmları” günlüğünü kontrol edin; F22 çoğunlukla gevşek bağlantılardan kaynaklanır; çözmek için yeniden sıkın.
4. Sıcaklık sensörünü doğru bağlantı noktasına bağlayın; Yanlışlıkla kurşun-asit akü modunu ayarlamaktan kaçının.
5. CT akım transformatörünü, ok yükü gösterecek şekilde karşılık gelen faz hattına kelepçeleyin; üç fazlı sistem L1/L2/L3'ü tamamen kapsamalıdır.

Onarımın ardından alarmlar ortadan kaldırıldı ve sistemin UPS kesintisiz anahtarlama işlevi normal şekilde çalıştı. BBC ile ilgili raporlar, zayıf topraklamanın ev enerji depolama sistemlerindeki en gizli güvenlik tehlikelerinden biri olduğuna dikkat çekti.

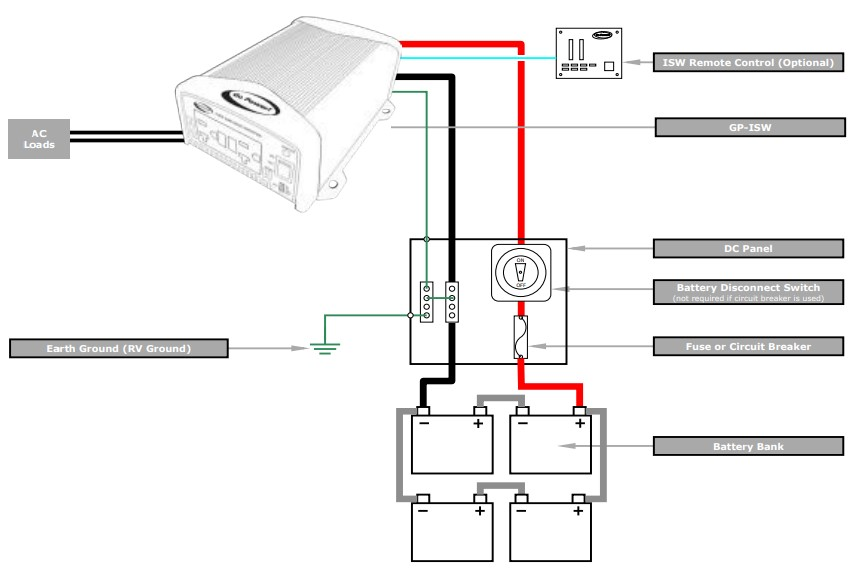

Şekil 3. İnverter DC tarafındaki kablolama ve topraklamanın (PE/Topraklama) tam şematik diyagramı

2.4 Dördüncü Durum: Kullanım Süresi (TOU) Şarj/Deşarj Arızası ve Şarj Üst Limit Kilidi

İnverter zirve-vadi elektrik fiyatı zaman aralıklarına ayarlandığında, pil programa göre şarj olmuyor veya yalnızca maksimum %80'e kadar şarj oluyor. SE-F16'yı eşleştiren Hollandalı bir kullanıcı, gece vadi fiyatı dönemlerinde şarj olmadığını, gündüz saatlerinde ise anormal bir şekilde "pil bitiyor" ifadesinin görüntülendiğini buldu. Neden Analizi:

• "Pili Etkinleştir" seçeneği yanlışlıkla etkinleştirildi (bu işlev yalnızca düşük SOC pil kurtarma içindir; normal çalışma sırasında devre dışı bırakılmalıdır).
• BMS iletişimi dengesiz olduğundan invertör gerçek SOC verilerini elde edemiyor.
• RW-F16/SE-F16 pil donanım yazılımı yalnızca Deye invertörlerde yükseltmeyi destekler; Victron gibi üçüncü taraf cihazlarla karıştırılması kolaylıkla anormal enerji akışı görüntüsüne neden olur.

Pratik Çözümler:

1. İnvertör “Pil Kurulumu”nda “Pili Etkinleştir” fonksiyonunu devre dışı bırakın.
2. "Şebeke Ücreti"ni etkinleştirin ve Kullanım Koşulları'nın zirve-vadi dönemlerini doğru şekilde ayarlayın (örneğin, gece 00:00-06:00 vadi fiyatı ücretlendirmesi).
3. Öncelikle BMS iletişim sorunlarını hariç tutun (Birinci Duruma bakın).
4. Üçüncü taraf invertörlerle karıştırırken manuel voltaj moduna geçin veya protokol uyumluluğunu doğrulamak için Deye ile iletişime geçin.

Kullanıcı düzeltmeyi uyguladıktan sonra sistem zirve-vadi stratejisini sıkı bir şekilde izledi ve elektrik maliyetleri önemli ölçüde azaldı.

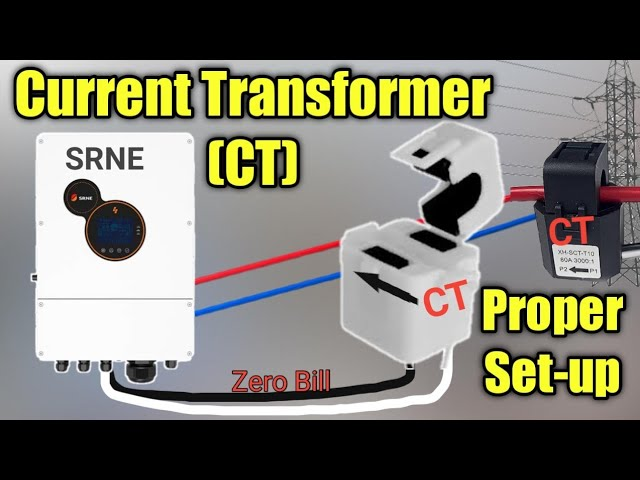

Şekil 4. CT akım trafosunun doğru kurulum şeması

3. Tuzaklardan Kaçınma Kılavuzu: Profesyonel Kurulum Hala Gereklidir

Deye SE-F16 (kompakt yapı, yüksek akım çıkışı, daha yüksek koruma derecesi) ve RW-F16 (dahili devre kesici, klasik duvara montaj kurulumu), 6000 çevrim ömrü ve %90'ın üzerinde gidiş-dönüş verimliliği sunan olgun konut ürünleridir. Bununla birlikte, kurulumda profesyonellik son derece gereklidir: profesyonel personel tarafından, kılavuzda belirtilen tork standartlarına, çalışma sıcaklığı aralığına (0-55°C şarj) ve iletişim özelliklerine sıkı sıkıya uyularak gerçekleştirilmelidir. Kurulum hatalarının çoğu standart dışı işlemlerden kaynaklanır; kablo seçiminin gereksinimleri karşılamaması, kaotik açılış sırası veya paralelleme öncesinde dengelemenin yapılmaması. Pratik Öneriler:

• Kurulumdan önce tam sistem simülasyonunu ve hata ayıklamayı tamamlayın.
• Deye Uygulaması aracılığıyla cihaz yazılımı sürümünü ve çalışma günlüklerini düzenli olarak kontrol edin.
• Avrupa depo teslimatı verimli olmasına rağmen yine de yerel sertifikalı kurulumcuların seçilmesi tavsiye edilir.
• Aşırı hava koşullarında, BMS korumasının sık sık tetiklenmesini önlemek için pil sıcaklığını izlemeye odaklanın.

BBC raporlarında da belirtildiği gibi enerji depolama teknolojisi, profesyonel senaryolardan sıradan evlere doğru ilerliyor. Ancak evdeki enerji bağımsızlığını gerçekten sağlamak için kurulum aşamasında standartlaştırılmış çalışma çoğu zaman ürünün kendisinden daha önemlidir. Arızalarla karşılaştığınızda öncelikle Deye resmi arıza referans tablosuna bakın veya resmi teknik destek ile iletişime geçin. Doğru hata ayıklamanın ardından bu pil serisi, 10 yıldan fazla bir süre boyunca istikrarlı bir şekilde çalışabilir ve ev için güvenilir bir yeşil enerji yedekleme ünitesi haline gelebilir.
