Şebeke Bağlantılı İnvertör Nedir?

Güneş panelleri doğru akım (DC) elektriği üretir; ancak eviniz, ofisiniz ve elektrik şebekesinin tümü alternatif akımla (AC) çalışır. Şebekeye bağlı bir invertör bu boşluğu doldurur. Güneş panelinizin DC çıkışını şebeke uyumlu AC gücüne dönüştürür, bu çıkışı şebekenin voltajı ve frekansıyla senkronize eder ve sisteminiz ile ağ arasındaki elektrik akışını yönetir.

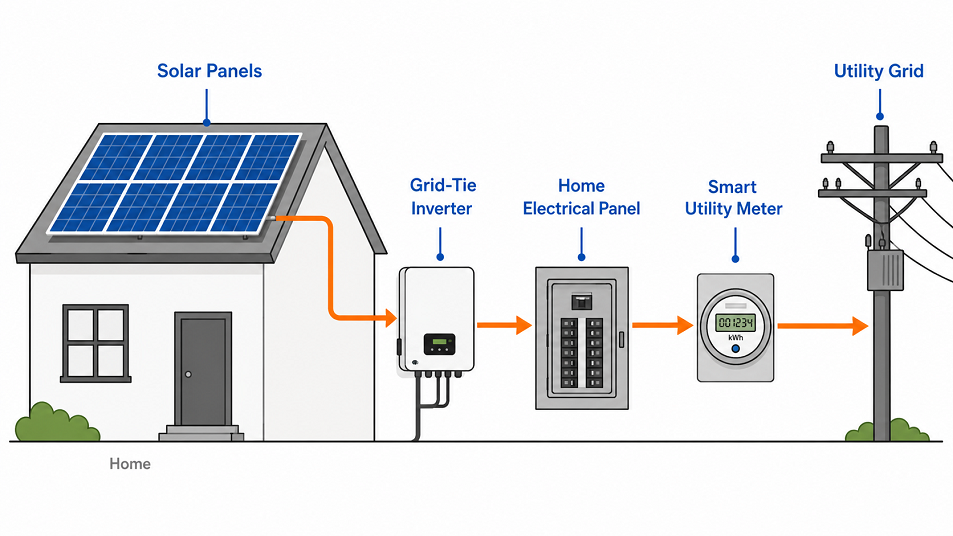

Tipik bir şebekeye bağlı güneş enerjisi kurulumu üç temel unsurdan oluşur: güneş ışığını yakalayan PV dizisi, Konut ve ticari güneş enerjisi sistemleri için şebekeye bağlı invertörler gücü dönüştüren ve yöneten ve şebekeden ne kadar enerji çektiğinizi ve ne kadarını geri verdiğinizi tam olarak kaydeden çift yönlü bir akıllı sayaç. Bağımsız olarak çalışmak için akü sıralarına dayanan şebekeden bağımsız sistemlerden farklı olarak, şebekeye bağlı bir kurulum, güneş enerjisi üretimi yetersiz kaldığında şebekeden yararlanarak ve üretim talebi aştığında fazla gücü geri besleyerek, şebekeyi bir tampon olarak kullanır.

Bu mimari, şebekeye bağlı sistemleri, özellikle istikrarlı şebeke erişimine sahip kentsel ve banliyö alanlarda en uygun maliyetli ve yaygın olarak kullanılan güneş enerjisi kurulumu türü haline getiriyor. Sürekli gücü korumak için pahalı pil depolamaya gerek yoktur ve kullanıcılara şebekeye geri verdikleri elektriği kredilendiren net ölçüm programları sayesinde ekonomi daha da iyileşir.

Şebeke Bağlantılı İnvertör Nasıl Çalışır?

Yüksek verimli PV paneller voltajı ve akımı güneş ışığının yoğunluğuna, sıcaklığına ve gölgesine göre sürekli değişen DC elektriği üretir. İnvertörün ilk görevi, bu dalgalanan girişi kararlı ve kullanışlı bir şeye dönüştürmektir. Dahili olarak, bir giriş aşaması ham DC'yi filtreler, bir invertör köprüsü, bir AC dalga biçimini simüle etmek için yüksek hızlı anahtarlama transistörlerini (tipik olarak IGBT'ler) kullanır ve bir çıkış filtresi, sonucu, şebeke standartlarıyla eşleşen temiz bir sinüs dalgasına dönüştürür.

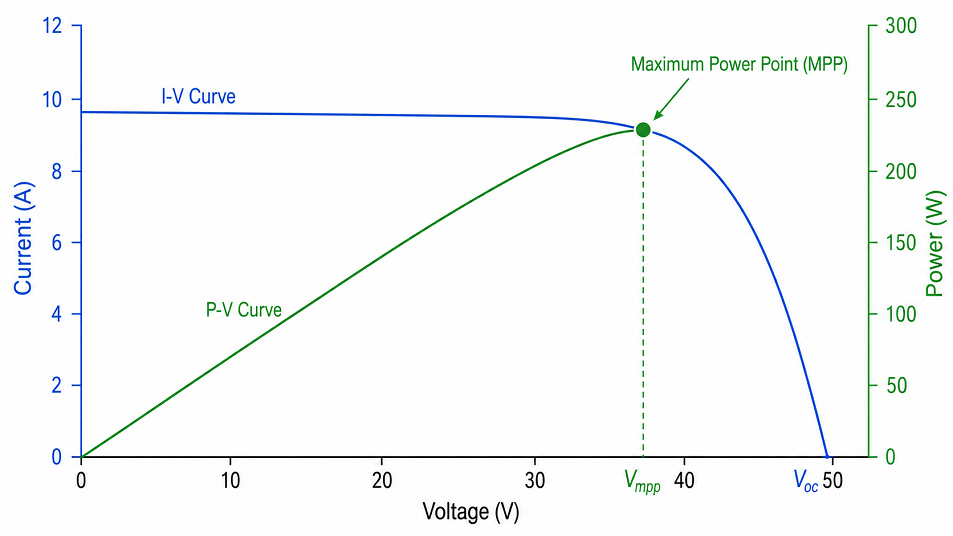

Bu dönüştürme sürecine paralel olarak çalışan Maksimum Güç Noktası Takibi (MPPT) vardır. Güneş panelleri sabit bir çıkışta çalışmaz; güç eğrileri koşullara bağlı olarak değişir ve mümkün olan en yüksek watt değerini sağlayan belirli bir voltaj-akım kombinasyonu her zaman vardır. MPPT algoritmaları panel dizisini sürekli olarak örnekler ve invertörün çalışma noktasını bu zirvede kalacak şekilde ayarlar. Uygulamada, iyi uygulanan bir MPPT sistemi, özellikle kısmi gölgeleme veya karışık panel yönelimlerine sahip sistemlerde, aksi takdirde optimumun altındaki panel koşulları nedeniyle kaybedilecek olan enerjinin birkaç yüzdelik puanını geri kazanabilir.

Üçüncü ve güvenlik açısından en kritik fonksiyon şebeke senkronizasyonudur. İnvertörün tek bir watt vermesinden önce şebekenin voltajına, frekansına ve fazına kilitlenmesi gerekir. Herhangi bir uyumsuzluk parazite neden olabilir veya en kötü durumda ekipmana zarar verebilir. Modern invertörler bu kilidi devreye almanın ardından birkaç saniye içinde gerçekleştirir ve şebeke parametrelerini sürekli olarak izler. Bir arıza, bakım çalışması veya kesinti nedeniyle şebekenin çökmesi durumunda invertör kaybı algılar ve çıkışını derhal kapatır. Bu adalanmaya karşı koruma sistemin, kamu hizmeti çalışanlarının enerjisinin kesildiğini varsaydığı hatlara yanlışlıkla enerji vermesini önler ve bu, dünya çapındaki tüm ana şebeke ara bağlantı standartlarının zorunlu bir özelliğidir.

Şebeke Bağlantılı İnverter Çeşitleri

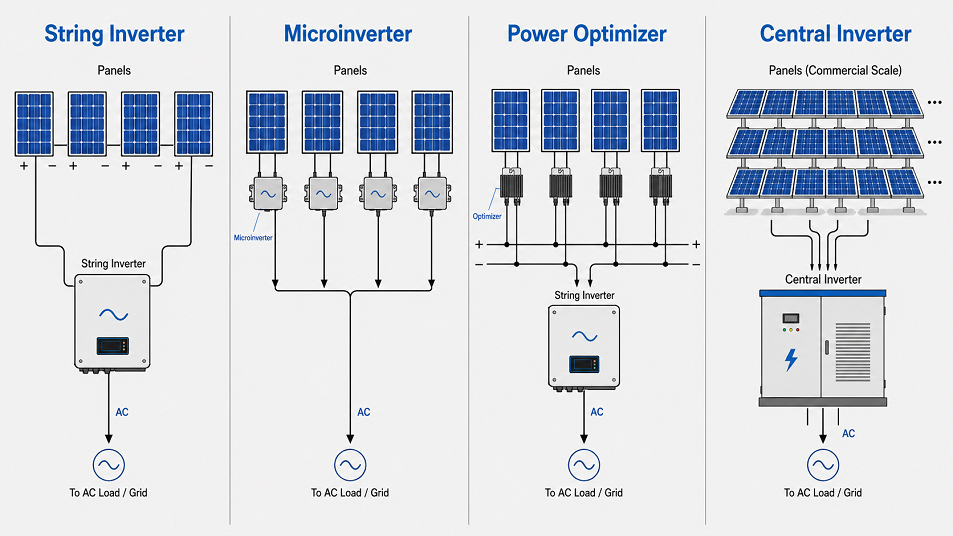

Şebeke bağlantılı invertörlerin tümü aynı mimariyi paylaşmaz. Doğru topoloji, sistem boyutunuza, çatı düzeninize, gölgeleme koşullarına ve bütçenize bağlıdır. Dört ana türün her biri maliyet, performans ve esneklik arasında farklı dengeler sağlar.

Avrupa'daki çoğu konut kurulumunda dizi invertörleri varsayılan seçenek olmaya devam ediyor; bunlar olgun teknolojidir, kurulumu kolaydır ve iyi desteklenir. Panel düzeyinde optimizasyon için mikro invertörler Çatı pencereleri, bacaları veya gölgelemenin kaçınılmaz olduğu çok eğimli çatıları olan evler için giderek daha popüler hale geliyor. Güç optimize ediciler pratik bir orta noktayı işgal eder: ana dönüştürme donanımını merkezi tutarken, tam bir mikro invertör sistemine göre daha düşük bir toplam maliyetle panel düzeyinde MPPT performansı sunarlar.

Karşılaştırılacak Temel Özellikler ve Özellikler

İnvertör veri sayfaları yoğun olabilir, ancak hem konut hem de ticari alıcılar için karar verme sürecinin çoğunu yönlendiren bir avuç spesifikasyon vardır.

Verimlilik başarıyla kullanılabilir AC çıkışına dönüştürülen DC giriş gücünün yüzdesidir. Kaliteli şebeke bağlantılı invertörlerin çoğu %97 ile %98,5 arasında en yüksek verimliliğe ulaşır. Daha kullanışlı bir kıyaslama, ağırlıklı verimlilik rakamıdır (Avrupa Verimliliği (η_EU) veya Kaliforniya'da kullanılan CEC Verimliliği) çünkü bunlar, yalnızca en iyi durum zirvesini raporlamak yerine, çıktı düzeyindeki gerçek dünyadaki değişiklikleri hesaba katar. 10 kW'lık bir sistemdeki %0,5'lik verimlilik farkı, yıllık verim üzerinde ölçülebilir bir etki anlamına gelir.

MPPT kanal sayısı birçok alıcının düşündüğünden daha önemlidir. Tek MPPT'li bir invertör, dizinin tamamını tek bir elektrik ünitesi gibi ele alır, böylece bir dizideki gölgeleme veya kirlenme her şeyi etkiler. İki veya daha fazla bağımsız MPPT girişine sahip invertörler, farklı çatı bölümlerinin veya farklı panel sayılarına sahip dizilerin ayrı ayrı optimize edilmesine olanak tanır. Birden fazla çatı yüzüne sahip herhangi bir kurulum için multi-MPPT şiddetle tavsiye edilir.

IP derecesi ve çalışma sıcaklığı aralığı, bir invertörün dış mekana monte edilip edilemeyeceğini belirler. IP65 dereceli üniteler toz ve su jetlerine karşı yalıtılmıştır ve açık duvar montajına uygundur. IP20 veya IP21 üniteleri elementlerden korunmalıdır. Sıcaklıkların kışın -20 °C ile yazın güneye bakan bir duvarda 60 °C arasında değişebildiği Avrupa ikliminde, belirtmeden önce invertörün tam güçte çalışma aralığını doğrulayın.

İletişim arayüzleri (Wi-Fi, Ethernet, RS485 veya Modbus) invertörün izleme platformları ve bina enerji yönetimi sistemleriyle nasıl entegre olacağını belirler. Konut kullanıcıları için akıllı telefon uygulaması aracılığıyla bulut tabanlı izleme genellikle yeterlidir. Ticari operatörler için RS485 veya Modbus bağlantısı, sahadaki SCADA sistemleriyle entegrasyona ve otomatik arıza uyarısına olanak tanır.

Mali ve Çevresel Faydalar

Şebekeye bağlı bir güneş enerjisi sisteminin en doğrudan mali faydası, kamu hizmetinden satın alınan elektriğin azaltılmasıdır. Gündüz saatlerinde güneş enerjisi üretimi, tüketimi gerçek zamanlı olarak dengeler. Herhangi bir fazlalık şebekeye akıyor ve çoğu Avrupa ülkesinin bu ihracat için bir tür telafisi var: ya sabit bir tarife garantisi, bir net ölçüm düzenlemesi ya da bir öz tüketim teşviki.

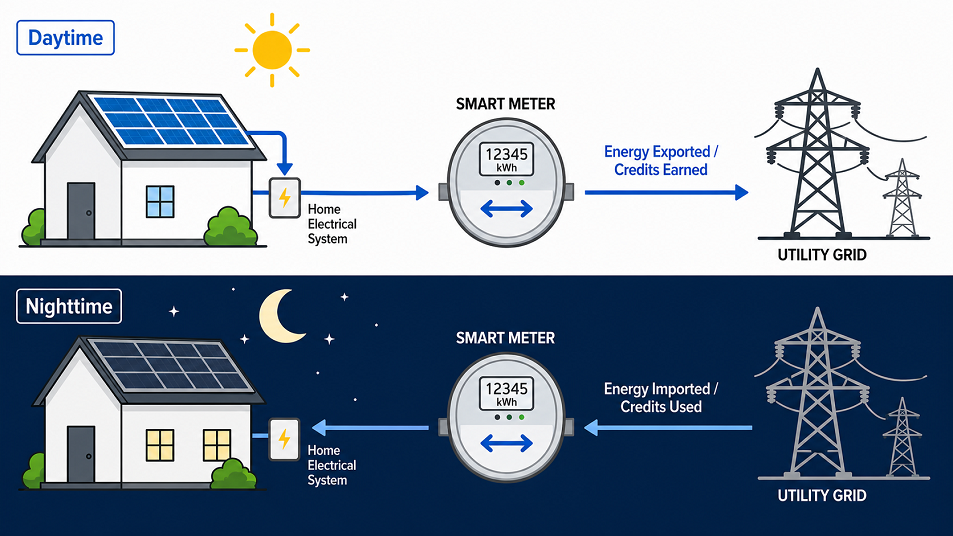

Tipik bir net ölçüm şemasında akıllı sayacınız hem şebekeden çektiğiniz enerjiyi hem de ihraç ettiğiniz enerjiyi kaydeder. Faturalama sırasında, dışa aktarılan tutar tüketiminize yansıtılarak ödediğiniz net hacim azalır. Modern çift yönlü akıllı sayaçlar, değiştirdikleri eski analog dönen diskli sayaçların aksine, bu hesaplamayı otomatik ve hassas bir şekilde gerçekleştirir. Güneş enerjisi üretiminin yüksek ve hane talebinin ılımlı olduğu aylarda şebeke elektrik faturasını sıfıra yakın bir seviyeye indirmek mümkün.

Çevresel durum basittir. Şebekeye bağlı bir güneş enerjisi sistemi tarafından üretilen her kilovatsaat, aksi takdirde şebekedeki termal üretim (kömür, gaz veya petrol) tarafından üretilecek olan kilovatsaatin yerini alır. 25 yıllık sistem ömrü boyunca, Orta Avrupa'daki tipik 8 kW'lık bir konut kurulumu, yerel şebekenin karbon yoğunluğuna bağlı olarak yaklaşık 150-200 ton CO₂'yi dengeleyecektir. Sürdürülebilirlik raporlama zorunluluğu olan işletmeler için şebekeye bağlı güneş enerjisi, ölçülebilir ve doğrulanabilir Kapsam 2 emisyon azaltımları sağlar.

Enerji maliyeti istikrarı ikincil ancak değeri giderek artan bir faydadır. Avrupa'da elektrik tarifeleri son birkaç yılda oldukça değişkenlik gösterdi. Şebekeye bağlı invertörlü bir güneş enerjisi kurulumu, enerji tedarikinizin bir kısmını sıfıra yakın marjinal maliyetle kilitler ve gelecekteki tarife artışlarına karşı bir dereceye kadar yalıtım sağlar. Bu korumayı daha da genişletmek isteyen kullanıcılar için, akü depolamalı hibrit invertöre geçiş mantıklı bir sonraki adımdır ve bugün piyasadaki birçok dizi invertör, tam sistem değişimi gerektirmeden bir depolama eklentisini kabul edecek şekilde tasarlanmıştır.

Konut ve Ticari Tesisatlar

Şebekeye bağlı invertörler her iki pazara da hizmet eder, ancak temel dönüştürme işlevini aştığınızda gereksinimler önemli ölçüde farklılık gösterir.

Avrupa'daki konut sistemleri tipik olarak 3 kW ile 20 kW arasında değişir ve bir veya az sayıda tek fazlı veya üç fazlı dizi invertör tarafından kapsanır. Boyutlandırma genellikle basittir: İnverterin nominal AC çıkışını dizinin DC tepe gücünün %80-110'una eşleştirin. DC aşırı boyutlandırma olarak bilinen mütevazı bir küçük boyutlandırma yaygın bir uygulamadır çünkü güneş panelleri nominal tepe çıkışlarını nadiren aynı anda üretir ve günün büyük bir kısmına hakim olan kısmi yüklerde invertör verimliliğini artırır. Gelecekte genişleme planlanıyorsa, DC girişinde boşluk bulunan bir invertör seçin veya sistemi paralel olarak ikinci bir ünitenin eklenebileceği şekilde tasarlayın. Bizim ev kurulumları için konut fotovoltaik kitleri Bu kararı basitleştirmek için invertör kapasitesiyle önceden eşleştirilmiştir.

Ticari kurulumlar ek karmaşıklık getirir. 100 kW'ın üzerindeki sistemler genellikle üç fazlı merkezi invertörler, dağıtım ağı operatörü (DNO) ile resmi şebeke bağlantı anlaşmaları ve koruma rölesi ayarlarında mühendislik onayı gerektirir. İzleme gereksinimleri de daha zorludur: Tesis yöneticileri, performans raporlaması için genellikle gerçek zamanlı kontrol panellerine, otomatik arıza bildirimlerine ve geçmiş verim verilerine ihtiyaç duyar. Gelişmiş izleme platformları, güneş enerjisi üretim verilerini bina enerji yönetim sistemleriyle entegre ederek, kendi kendine tüketilen güneş enerjisi oranını artıran ve şebeke ithalat maliyetlerini daha da azaltan otomatik yük değiştirme stratejilerini mümkün kılabilir.

Her iki segment de aynı temel finansal etkenlerden (düşük elektrik faturaları, ihracat geliri ve yeşil tarifeler veya sürdürülebilirlik sertifikaları için potansiyel uygunluk) faydalanıyor ancak geri ödeme zaman çizelgesi ve uygun invertör mimarisi, konut ve ticari projelerin ayrı ayrı belirlenmesini gerektirecek kadar farklı.

Kurulum, Bakım ve Sorun Giderme

Şebekeye bağlı invertör kurulumu, canlı AC bağlantılarını ve yerel dağıtım ağı operatörüyle resmi bir bildirim veya onay sürecini içerir. Çoğu Avrupa ülkesinde bu çalışmanın sertifikalı bir elektrikçi veya lisanslı bir güneş enerjisi kurulumcusu tarafından yapılması gerekir. Kendin Yap kurulumu bazı yargı bölgelerinde teknik olarak mümkündür ancak genellikle üretici garantisini geçersiz kılar, sigorta şirketinin gereksinimlerini karşılamayabilir ve bazı pazarlarda kalifiye bir profesyonel tarafından sunulan DNO onayı olmadan buna izin verilmez.

Çoğu elektrikli ekipmanla karşılaştırıldığında günlük bakım minimum düzeydedir. Periyodik bir görsel inceleme (korozyonun, soğutma fanlarından gelen alışılmadık seslerin kontrol edilmesi ve ünite etrafındaki havalandırma boşluklarının korunduğunun doğrulanması) çoğu kurulum için yeterlidir. Üretici tarafından yayınlanan donanım yazılımı güncellemeleri, genellikle şebeke kodu uyumluluk güncellemelerini ve MPPT algoritması iyileştirmelerini ele aldığından, mümkün olduğunda uygulanmalıdır. Verilerin izlenmesi en güvenilir erken uyarı sistemidir: Mevsimsel temel ile karşılaştırıldığında belirli verimde (kWh başına kWh) sürekli bir düşüş genellikle invertörde, kablolarda veya panellerin kendisinde gelişen bir arızanın ilk işaretidir.

Yaygın arıza koşulları ve olası nedenleri: Sabah güneş ışığına rağmen çalışmaya başlayamayan bir invertör, tipik olarak invertörün kabul penceresinin dışında bir şebeke voltajı veya frekans okumasına işaret eder; bir donanım arızası varsaymadan önce bir komşunun beslemesinin de etkilenip etkilenmediğini kontrol edin. AC tarafında tekrarlanan aşırı gerilim kesintileri, zayıf bir şebekede yüksek güneş enerjisi nüfuzunun olduğu bölgelerde yaygındır ve invertörün reaktif güç ayarlarının veya voltaj tepki eğrisinin DNO'ya danışılarak ayarlanmasını gerektirebilir. Uzaktan izlemeyi etkileyen iletişim kesintileri genellikle bir donanım hatasından ziyade bir Wi-Fi veya ağ yapılandırma sorunudur ve yönlendirici ayarlarının kontrol edilmesiyle veya kablolu bir Ethernet bağlantısına geçilmesiyle çözülür.

Güvenlik Standartları ve Uyumluluk

Şebekeye bağlı invertörler, özel güneş enerjisi sistemleri ile kamu elektrik şebekesinin kesişiminde çalışır, bu nedenle güç elektroniği alanında en sıkı şekilde test edilmiş standartlardan bazılarına tabidirler. Uyumluluk isteğe bağlı değildir; kamu hizmetleri, geçerli standartlara uygunluk gösteremeyen herhangi bir invertörün şebeke bağlantısı başvurusunu reddedecektir ve güneş enerjisi kurulumlarına yönelik sigorta poliçeleri de genellikle bunu gerektirir.

Kuzey Amerika pazarları için , iki temel gereklilik UL 1741 ve IEEE 1547'dir. UL 1741, dağıtılmış üretimde kullanılan invertörlerin, dönüştürücülerin ve şarj kontrol cihazlarının elektriksel, mekanik ve termal tasarımını kapsayan bir ürün güvenliği standardıdır. Adalanma karşıtı koruma testini, aşırı akım korumasını ve toprak arıza tespitini zorunlu kılar. IEEE 1547, sistem düzeyinde ara bağlantı ve birlikte çalışabilirlik gereksinimlerini belirler; invertörün şebekedeki voltaj ve frekans sapmalarına nasıl tepki vermesi gerektiğini tanımlar ve kamu hizmeti operatörlerinin dağıtılmış üretim varlıklarını izlemesine ve gerektiğinde azaltmasına olanak tanıyan iletişim protokollerini belirtir.

Avrupa pazarları için , eşdeğer çerçeve IEC 62116 ve EN 50549 etrafında oluşturulmuştur. IEC 62116, şebeke etkileşimli PV invertörlerde adalamayı önleme tedbirlerine yönelik uluslararası test prosedürüdür. Bu, bir adayı ayakta tutmak için tasarlanmış dengeli bir rezonans yükü olan en kötü durum test senaryosunu tanımlar ve invertörün durumu tespit etmesini ve iki saniye içinde bağlantıyı kesmesini gerektirir. EN 50549 (Bölüm 1 ve 2), voltaj ve frekans tepki eğrileri, reaktif güç kapasitesi ve arayüz koruma rölesi ayarları da dahil olmak üzere, alçak gerilim ve orta gerilim kamu dağıtım ağlarına bağlı jeneratörler için daha geniş gereksinimleri kapsar. VDE-AR-N 4105 özellikle Almanya'da alçak gerilim bağlantıları için geçerlidir ve Avrupa temelinin üzerine ulusal gereklilikleri ekler. Avrupa'da satılan invertörler, bu standartların ilgili kısımlarına yönelik uygunluk beyanlarını taşımalıdır ve kurulumcular, bir tasarıma başlamadan önce belirli modelin DNO'nun onaylı ekipman listesinde olduğunu doğrulamalıdır.

Alıcılar için pratik çıkarım: Belirttiğiniz invertörün yalnızca genel bir CE işaretini değil, ülkenizde gerekli olan sertifikaları da taşıdığından her zaman emin olun. Solar invertör üzerindeki CE işareti, üreticinin uygunluğu beyan ettiğini doğrular; tek başına ünitenin IEC 62116 veya EN 50549'a göre bağımsız olarak test edildiğini doğrulamaz. Şüpheniz varsa akredite laboratuvarlardan üçüncü taraf test raporlarına bakın veya IEEE Xplore'da IEC 62116 adalanma karşıtı test standardı belgeleri Tüm teknik özellikler için.

Sıkça Sorulan Sorular

Şebeke bağlantılı invertör elektrik kesintisi sırasında çalışabilir mi?

Hayır, ek donanım olmadan olmaz. Standart bir şebeke bağlantılı invertörün kanunen, şebekenin güç kaybettiğini tespit ettiğinde kapanması gerekir. Adalanma karşıtı bu kapatma, kamu hizmeti çalışanlarını canlı hatlardan koruyor. Kesintiler sırasında yedek güç öncelikliyse, akü sistemli hibrit bir invertöre veya ayrı bir şebekeden bağımsız yedekleme devresine ihtiyacınız olacaktır. Birçok modern dizi invertörü hibrit bir yükseltme yolu ile tasarlanmıştır; bu nedenle, depolamayı hemen eklemiyor olsanız bile tasarım aşamasında bunu dikkate almaya değer.

Şebekeye bağlı bir invertörün ömrü ne kadardır?

Çoğu üretici, dizi invertörlerini 10 ila 12 yıl süreyle garanti eder ve 20 yıla kadar uzatılmış garanti seçenekleri mevcuttur. Gerçek hizmet ömrü genellikle garanti süresini aşar; iyi havalandırılmış bir yere kurulan kaliteli bir ünite için 15 ila 20 yıl gerçekçi bir beklentidir. Mikro invertörler genellikle hizmet verdikleri panellerin beklenen ömrüne uygun 25 yıllık garantiye sahiptir. Dizi invertörlerdeki ana aşınma bileşenleri elektrolitik kapasitörler ve soğutma fanlarıdır; bunları 10-12 yılda değiştirmek, hizmet ömrünü uzatmanın uygun maliyetli bir yoludur.

Bir konut sistemi için hangi boyutta invertöre ihtiyacım var?

Pratik bir başlangıç ​​noktası, invertörün nominal AC çıkışını dizinizin DC tepe gücünün yaklaşık %80-110'u ile eşleştirmektir. 10 kWp'lik bir panel dizisi tipik olarak 9-10 kW'lık bir invertörle eşleşir. İnverterin biraz daha küçük boyutlandırılması (DC'nin aşırı boyutlandırılması) yaygındır çünkü paneller nadiren aynı anda nominal tepe noktasında çalışır ve çalışma gününün çoğuna hakim olan kısmi yük koşullarında verimliliği artırır. Güneş enerjisi kurulumcunuz bu boyutlandırmayı özel çatı yönünüze, yerel ışınım verilerine ve gölgeleme faktörlerine göre doğrulamalıdır.

Şebeke bağlantılı invertör, hibrit invertörle aynı mıdır?

Hayır. Şebeke bağlantılı invertör, güneş dizinizi şebekeye bağlar ve pil yönetimini içermez. Hibrit bir invertör, DC bağlantılı bir akü arayüzü ekleyerek sistemin gece veya kesintiler sırasında kullanılmak üzere fazla güneş enerjisini depolamasına olanak tanır. Hibrit invertörler daha pahalıdır ve kurulumu biraz daha karmaşıktır, ancak daha fazla enerji bağımsızlığı ve esneklik sunarlar. Hangisinin sizin durumunuza uygun olduğundan emin değilseniz, yalnızca şebekeye bağlı bir sistemle başlamak ve daha sonra yükseltme yapmak uygun bir yoldur; orijinal invertörün bir akü eklenti modülünü kabul edecek şekilde tasarlanmış olması şartıyla.

Avrupa'da şebekeye bağlı bir invertör satın alırken hangi sertifikalara bakmalıyım?

En azından IEC 62116 (adalanmayı önleme test prosedürü), EN 50549-1 (düşük voltaj bağlantı gereksinimleri) ve ülkenizde geçerli olan ulusal şebeke koduna (Almanya'da VDE-AR-N 4105, Birleşik Krallık'ta G98/G99 veya eşdeğeri) uygunluğu arayın. Akredite bir laboratuvardan alınan üçüncü taraf test raporları, üreticinin kendi beyanından daha güçlü bir güvence sağlar. DNO'nuz ayrıca onaylanmış bir ekipman listesi de tutabilir; Bir ürün spesifikasyonunu tamamlamadan önce bunun kontrol edilmesi, şebeke bağlantısı onay aşamasında gecikmeleri önler.

Şebekeye bağlı invertörümün performansını nasıl izlerim?

Çoğu modern invertör, verilere bir üretici uygulaması veya web portalı aracılığıyla erişilebilen Wi-Fi veya Ethernet aracılığıyla yerleşik izleme özelliğine sahiptir. İzlenecek temel ölçümler, yerel ışınım verileriyle karşılaştırılan günlük ve aylık enerji verimi (kWh), en yüksek çıkış gücü ve spesifik verimdir (kurulu kWp başına kWh). Mevsimlere göre doğal olarak değişen mutlak üretimden ziyade belirli verimdeki sürekli düşüş, bir sistem sorununun en güvenilir göstergesidir. Ticari kurulumlarda RS485 veya Modbus bağlantısı, daha gelişmiş analiz ve otomatik raporlama için üçüncü taraf enerji yönetimi platformlarıyla entegrasyona olanak tanır.

Farklı güç sınıfları ve faz konfigürasyonlarındaki mevcut modellere tam bir genel bakış için, sayfamızı ziyaret edin. eksiksiz solar invertör serisi — veya sitenize özel bir sistem tasarımı önerisi için teknik ekibimizle iletişime geçin.
